[Gradium™ プロファイル] (Gradium™ Profile)

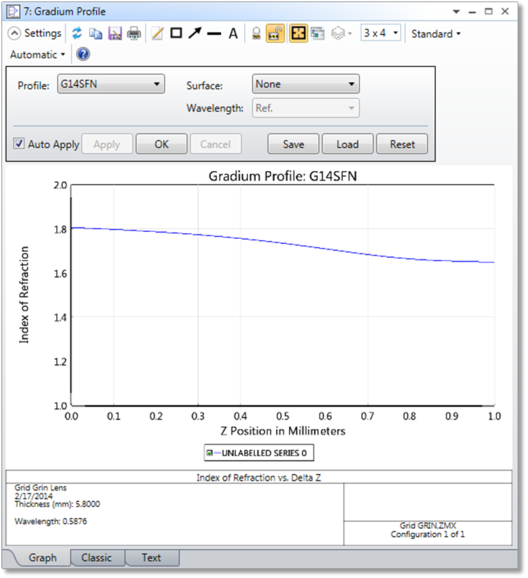

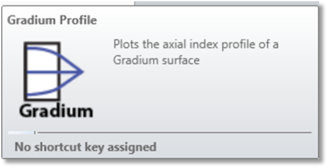

Gradium 面の軸方向屈折率プロファイルをプロットします。
[プロファイル] (Profile) プロファイルの名前。詳細については、「GRADIUM 面」の章を参照してください。
[面] (Surface) プロットする面番号。
[波長] (Wavelength) 計算で使用する波長番号。
説明 [面] (Surface) に [なし] (None) を選択すると、選択した波長に関係なく、そのプロファイル ガラス ファミリーの基準波長が使用されます。[Gradium] (Gradium) 面を選択した場合は、任意の定義した波長または基準波長を選択できます。また、面番号を選択すると、ガラス ブランクの開始点と終了点がプロット上に「X」印として表示されます。開始点と終了点は、定義されたクリア半径または半径における面のサグが考慮されています。
