[GRIN プロファイル] (GRIN Profile)

[GRIN プロファイル] (GRIN Profile) (シーケンシャル UI モード)

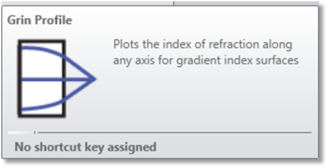

屈折率分布面の、任意の軸に沿った屈折率をプロットします。

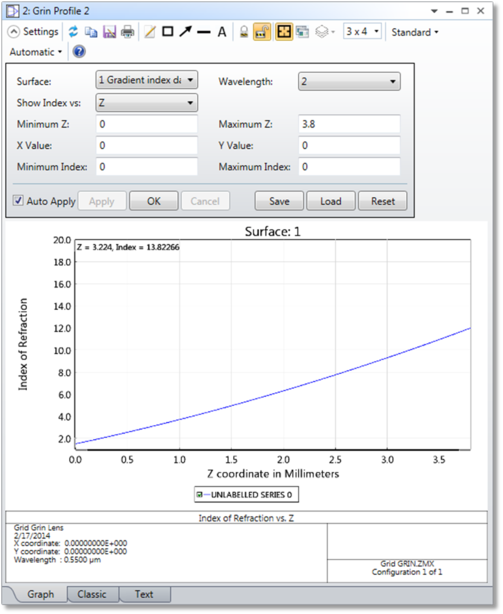

[面] (Surface) 屈折率分布面の面番号。

[波長] (Wavelength) 使用する波長の番号。

[屈折率対] (Show Index vs.) X、Y、Z のいずれかを独立変数として指定します。

[最小 X] (Min X)、[最小 Y] (Min Y)、[最小 Z] (Min Z) プロットの横軸の左端、独立変数の最小値を定義します。

[最大 X] (Max X)、[最大 Y] (Max Y)、[最大 Z] (Max Z) プロットの横軸の右端、独立変数の最大値を定義します。

[X 値] (X Value)、[Y 値] (Y Value)、[Z 値] (Z Value) 一定値とする 2 つの座標の値。

[最小屈折率] (Minimum Index) プロットの縦軸の下端を定義します。デフォルト値を使用する場合は、0 を指定します。

[最大屈折率] (Maximum Index) プロットの縦軸の上端を定義します。デフォルト値を使用する場合は、0 を指定します。

説明 : このプロットは、屈折率分布面について、X、Y、Z 軸のいずれかに沿った屈折率をプロットします。
