Ferramenta Move (Mover)

Utilize a ferramenta Move (Mover) de para mover qualquer objeto em 2D ou 3D, incluindo visualizações de folha de desenho. O comportamento da ferramenta Move (Mover) muda com base no que você selecionou.

• Se você selecionou um objeto completo, tal como um sólido, superfície ou esboço, você pode transladar ou girar o objeto.
• Você pode mover uma lateral de um sólido, superfície ou esboço para ampliar ou reduzir o tamanho do objeto.
• Se você mover o objeto para outro objeto no mesmo componente, o objeto menor é fundido no maior e recebe as propriedades do objeto maior.
• Mover um componente move tudo contido no componente.
• Você pode mover uma aresta circular de uma superfície plana da mesma forma que você move uma curva esboçada circular.
• Corpos de malha, facetas de malha selecionadas e ciclos de limite de malha também podem ser movidos.

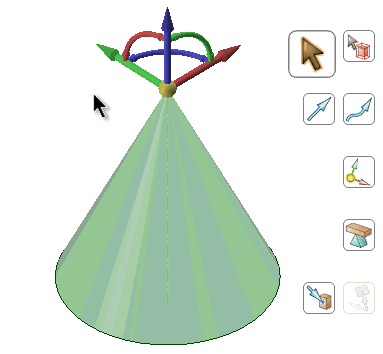

• Mover o ápice de um cone altera a altura. Ancore a ferramenta Move (Mover) à face externa para escalar o cone.

Quando você move um componente que foi montado utilizando estrições de montagem, a alça Move (Mover) é posicionada na limitação e os eixos que são limitados são desabilitados. Se as limitações da montagem permitirem apenas movimento em uma direção, então esta direção será automaticamente selecionada. Por exemplo, se você mover um componente com um limite de montagem de Eixos Centrais, a alça Move (Mover) é posicionada no eixo e você pode apenas mover o componente nas direções que manterão os eixos alinhados.

Os relacionamentos de interferência de compensação, espelho e coaxial também afetam o Move (Mover).
