이동 도구

이동 도구를 사용하여 2D 또는 3D에서 도면 시트 뷰를 비롯한 모든 객체를 이동합니다. 이동 도구의 동작은 선택한 항목에 따라 달라집니다.

• 솔리드, 표면 또는 스케치와 같이 전체 객체를 선택하는 경우 객체를 좌표 이동하거나 회전할 수 있습니다.
• 솔리드, 표면 또는 스케치의 한쪽을 이동하여 객체의 크기를 확대하거나 줄일 수 있습니다.
• 동일한 컴포넌트의 다른 객체로 객체를 이동하는 경우, 더 작은 객체가 더 큰 객체로 병합되며, 더 큰 객체의 특성을 물려 받습니다.
• 컴포넌트를 이동하면 해당 컴포넌트 내에 포함된 모든 사항이 이동됩니다.
• 원형 스케치 곡선을 이동하는 방법과 동일한 방식으로 평평한 표면의 원형 모서리를 이동할 수 있습니다.
• 메시 본체, 선택된 메시 파셋 및 메시 경계 루프를 이동할 수도 있습니다.

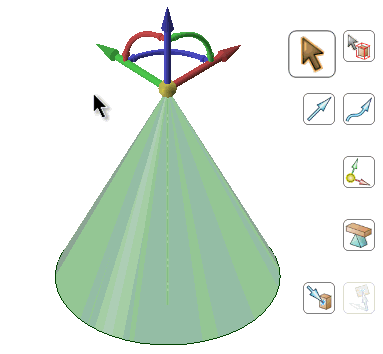

• 원뿔 정점을 이동하면 높이가 변경됩니다. 이동 도구를 외부 면에 앵커하여 원뿔에 축척을 지정합니다.

조립품 구속 조건을 사용하여 조립된 컴포넌트를 이동하면 이동 핸들이 구속 조건의 위치에 배치되고 구속된 축이 비활성화됩니다. 조립품 구속 조건이 한 방향으로만 이동을 허용할 경우, 해당 방향이 자동으로 선택됩니다. 예를 들어, 중심 축 조립품 구속 조건으로 컴포넌트를 이동하면 이동 핸들이 축의 위치에 배치되고 축을 정렬된 상태로 유지하는 방향으로만 컴포넌트를 이동할 수 있습니다.

간격띄우기, 대칭 및 동축 유추 관계가 이동에도 적용됩니다.
