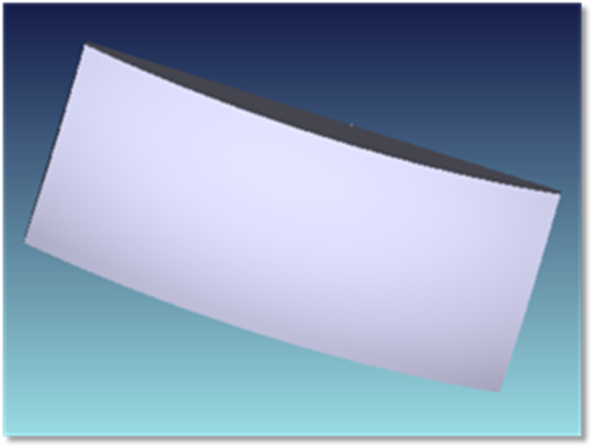

Toroidal透镜
Toroidal全息由矩形、圆形或椭圆形透镜构成，透镜前后表面可能具有Toroidal非球面属性、在前表面是光学制造全息。Toroidal面通过YZ平面的曲线进行定义，通过将该曲线围绕平行且距离Y轴为R的旋转轴旋转形成。旋转半径可自己定义。YZ平面的曲线定义如下：
其中c为YZ平面上曲率半径的倒数。
Toroidal面由23个参数定义：
| 参数# | 描述 | 面名称 | 面# |
| 1 | y方向的透镜径向高度。 | NA | NA |
| 2 | X半宽。 如果此参数为零，则透镜的外边界是圆形，并且径向尺寸等于径向高度。 如果此参数为正，则透镜的外边界是矩形。 如果此参数为负，则透镜的外边界是椭圆形。 | NA | NA |
| 3 | 厚度 | 侧面 | 0 |
| 4-5 | 未使用。 | NA | NA |
| 6、7、8 | 表面的旋转半径、曲率半径和圆锥系数。 | 前表面 | 1 |
| 9-14 | 表面的y光焦度系数。 | 前表面 | 1 |
| 15、16、17 | 表面的旋转半径、曲率半径和圆锥系数。 | 后表面 | 2 |
| 18-25 | 表面的y光焦度系数。 | 后表面 | 2 |
要使旋转半径或曲率半径无限大，可以将值设置为零。如果将旋转半径设置为零，请注意建模结果为柱面。
参考坐标在前表面的中心。面编号：面编号：前表面为面1，后表面为面2，所有其它表面为面0。
