Toroidal全息（非序列模式几何物体）(Toroidal Hologram (non-sequential geometry objects))

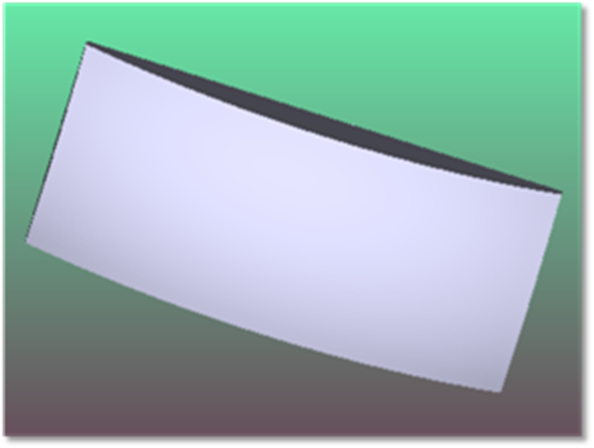

Toroidal全息由矩形、圆形或椭圆形透镜构成，透镜前后表面可能具有Toroidal非球面属性、在前表面是光学制造全息。Toroidal面通过YZ平面的曲线进行定义，通过将该曲线围绕平行且距离Y轴为R的旋转轴旋转形成。旋转半径可自己定义。YZ平面的曲线定义如下：
其中c为YZ平面上曲率半径的倒数。
前面的全息图以类似于全息图1(Hologram 1)和全息图2(Hologram 2)序列模式中表面模型的方式定义。
通过将Volume Hologram?参数设置为1，该物体也可用作体全息图。这并不会影响光线的偏离，但它可以用于计算效率。同样，物体的全息图厚度(Hologram Thickness)参数不会影响物体的几何形状，只会影响效率。有关非序列模式体全息图物体的完整描述，请参阅全息透镜(Hologram Lens)。
Toroidal全息由以下参数进行定义（参数34-41仅在参数33=1时可用）：
| 参数# | 描述 | 面名称 | 面# |
| 1 | y方向的透镜径向高度。 | NA | NA |
| 2 | X半宽：如果此参数为零，则透镜的外边界是圆形，并且径向尺寸等于径向高度。如果此参数为正，则透镜的外边界是矩形。如果此参数为负，则透镜的外边界是椭圆形。 | NA | NA |
| 3 | 沿局部Z轴的透镜厚度。 | 侧面 | 0 |
| 4-5 | 未使用。 | NA | NA |
| 6、7、8 | 前表面的旋转半径、曲率半径和圆锥常数。 | 前表面 | 1 |
| 9-14 | 前表面的y光焦度系数。 | 前表面 | 1 |
| 15、16、17 | 后表面的旋转半径、曲率半径和圆锥常数。 | 后表面 | 2 |
| 18-23 | 后表面的y光焦度系数。 | 后表面 | 2 |
| 24 | 全息图类型：用1表示全息图类型1（两个光源都聚 焦/发散）或用2表示全息图类型2（一个光源聚焦， 另一个光源发散）。有关更多信息，请参阅全息面1和全息面2。 | 前表面 | 1 |
| 25 | 衍射级次：可以在物体属性 衍射选项卡(Diffraction tab)中指定多个级次，请参阅 从非序列模式物体衍射(Diffraction from NSC Objects)。 | 前表面 | 1 |
| 26 | 构造波长：用于制造全息的波长（以微米为单位）。 | 前表面 | 1 |
| 27-32 | 相对于全息前面顶点的结构点的X、Y和Z坐标，以镜头单位表示。 | 前表面 | 1 |
| 33 | 体全息图？(Volume Hologram?)：（用0表示False，用1表示True） | 前表面 | 1 |
| 34 | 全息图厚度：仅用于效率计算而非光线追迹。 | 前表面 | 1 |
| 35 | 构造光束1在全息图外看到的折射率，n1。 | 前表面 | 1 |
| 36 | 构造光束2在全息图外看到的折射率，n2。 | 前表面 | 1 |
| 37 | 全息乳剂的平均折射率，n。 | 前表面 | 1 |
| 38 | 折射率调制，dn。 | 前表面 | 1 |
| 39 | 收缩率：用0表示无收缩，否则为厚度比例，例如0.98是2%的收缩率 | 前表面 | 1 |
| 40 | 折射率偏移(Index Shift)：显影后平均折射率的变化。 | 前表面 | 1 |
| 41 | 考虑菲涅尔面(Consider Fresnel?)：（用0表示False，用1表示True） | 前表面 | 1 |
要使任意4半径无限大；可以将值设置为零。注意，如果将旋转半径设置为零，结果为柱面透镜。如果级次为零或光线在全息边界内部全反射，则不计算任何全息衍射。
有关衍射物体的重要信息，请参阅从非序列模式物体衍射(Diffraction from NSC objects)。
参考坐标是前表面的中心。面编号：前表面为面1，后表面为面2，所有其它表面为面0。
