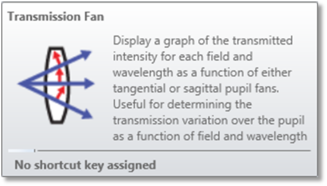

[透過図] (Transmission Fan)

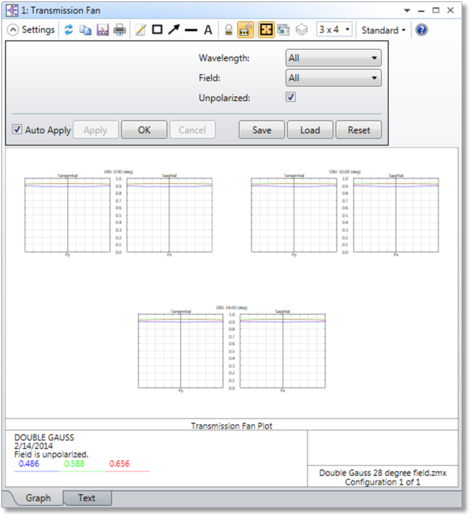

各視野と波長の透過強度のグラフを、タンジェンシャル瞳図またはサジタル瞳図の関数として生成します。
[Jx] (Jx)、[Jy] (Jy) ジョーンズ電界。「初期偏光の定義」を参照してください。
[X 位相] (X Phase)、[Y 位相] (Y Phase) ジョーンズ電界の X 成分と Y 成分の位相 (度数)。
[波長] (Wavelength) 追跡する光線の波長番号。
[視野] (Field) 追跡する光線の視野位置番号。
[非偏光計算] (Unpolarized) チェックすると、電界の定義が無視され、非偏光計算が実行されます。
説明 偏光透過図は、瞳における透過の変化を視野と波長の関数として表すうえで効果的です。「偏光解析」を参照してください。
