スイープ オブジェクト
スイープ オブジェクトは、任意の軸を基準に親オブジェクトの断面図をスイープして新たな形状を形成することで作成されます。親オブジェクトには、任意の面または実体積を指定できます。親オブジェクトの断面図は、親オブジェクトと「スライス」平面が交差することで形成されます。スライス平面は回転軸と、この回転軸から離れた場所を指すベクトルで定義されます。生成される断面図は、-360°～ +360°の角度範囲でスイープされる可能性があり、角度の絶対値は最低でも 0.1°にするという制限があります。スイープ オブジェクトは、次のパラメータで定義されます。

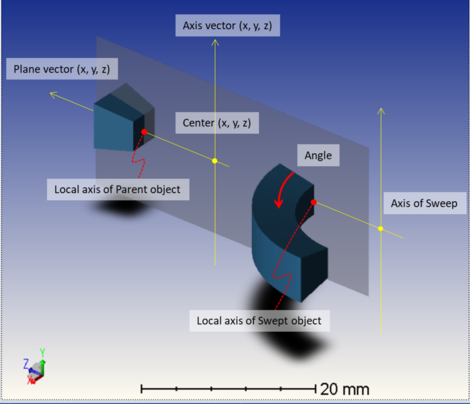

スイープ オブジェクトでは、9 つのパラメータを使用して 2 つのベクトルと 1 つの中心点を定義します。次の図はこれらの形状とその配置を説明したものです。
| パラメータ番号 | 説明 | フェイス名 | フェイス番号 |
| 1 | 親オブジェクト番号。この番号は、エディタ内のスイープ オブジェクト番号の前にある必要があります。 | 該当なし | 該当なし |
| 2 ～ 4 | 親オブジェクトの回転とシフトが行われていない座標系における中心の x、y、z 座標。これらのデータによって、回転軸上のデータ点が定義されます。 | 該当なし | 該当なし |
| 5 ～ 7 | 親オブジェクトの座標系における x、y、z 軸の方向余弦。これらの余弦が正規化されることによって、回転軸方向を指すベクトルを決定できます。回転軸はオブジェクトと交差してはいけません。交差すると、無効な固体が生成されます。通常、この条件は自動検出できないため、警告は表示されません。 | 該当なし | 該当なし |
| 8 ～ 10 | 親オブジェクトの座標系における x、y、z 平面の方向余弦。これらの余弦が正規化されることによって、回転軸から離れた場所を指すベクトルを決定できます。スライス平面は、回転軸と平面ベクトルを両方とも含んだ平面と定義されます。平面ベクトルはスライス平面と直交せず、その平面内に存在していることに注意してください。平面ベクトルを軸ベクトルと平行にすることはできません。 | 該当なし | 該当なし |
| 11 | スイープ角 (度数)。スイープは平面で開始されます。 | 該当なし | 該当なし |
| 12 | 端面オプション。端面なしの場合は 0、最初の端面のみの場合は 1、2 つ目の端面のみの場合は 2、両方の端面の場合は 3 を使用します。スイープ角が 360°の場合、この設定に関係なく、端面は形成されません。スイープ角が 360°未満で、[体積かどうか] (Is Volume?) フラグがゼロ以外の値に設定された場合、端面設定が無視され、両方の端面は自動的に追加されます。 | 該当なし | 該当なし |
| 13 ～ 15 | 使用されません。 | 該当なし | 該当なし |
| 16 | [体積かどうか] (Is Volume?) : 生成された形状が閉じた体積の場合、このパラメータを 1 に設定します。そうでない場合、オブジェクトはシェルなので、このパラメータを 0 に設定する必要があります。 | 該当なし | 該当なし |
