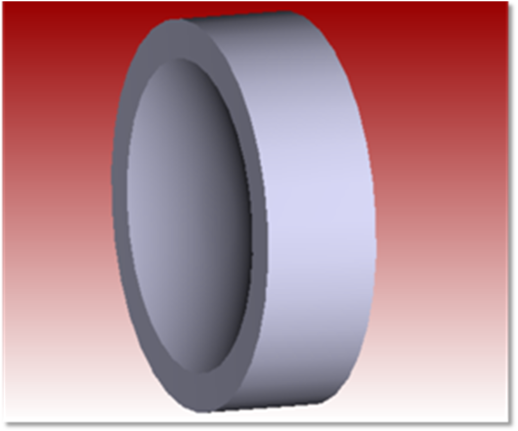

標準レンズ

標準レンズは、OpticStudio の標準面からなるレンズです。標準面には、平面、球、コーニック非球面、または過半球を指定できます。標準レンズは、以下の 5 つの個別セクションからなります。

1. 標準形状である前のフェイス。
2. 標準形状である後ろのフェイス。
3. 前のフェイスのクリア アパチャーとエッジの間にある環状リング。
4. 後ろのフェイスのクリア アパチャーとエッジの間にある環状リング。
5. レンズの前と後ろのフェイスの各エッジを繋げている、シリンダ形の面 (テーパーの場合がある)。

これら 5 つのすべての面で、材質プロパティに応じて光の屈折、反射、吸収をモデル化できます。

標準レンズの定義には、次の 9 つのパラメータを使用します。

パラメータ番号	説明	フェイス名	フェイス番号
1	前のフェイスの曲率半径。無限 (平ら) の場合は 0 を使用します。	前	1
2	前のフェイスのコーニック定数。	前	1
3	前のフェイスのクリア アパチャーのクリア半径。過半球のサグ点を生成するには、負の値を使用します。	前	1
4	レンズの前面エッジにおける半径アパチャー。	前	1
5	レンズの中心間の厚み。	サイド	エラー コード 0
6	後ろのフェイスの曲率半径。無限 (平ら) の場合は 0 を使用します。	後ろ	2
7	後ろのフェイスのコーニック定数。	後ろ	2
8	後ろのフェイスのクリア アパチャーのクリア半径。過半球のサグ点を生成するには、負の値を使用します。	後ろ	2
9	レンズの後面エッジにおける半径アパチャー。	後ろ	2

基準点は、レンズの前のフェイスの中心です。フェイス番号 : 前のフェイスはフェイス 1、後ろのフェイスはフェイス 2、それ以外のフェイスはフェイス 0 になります。
