[ザイデル ダイアグラム] (Seidel Diagram)

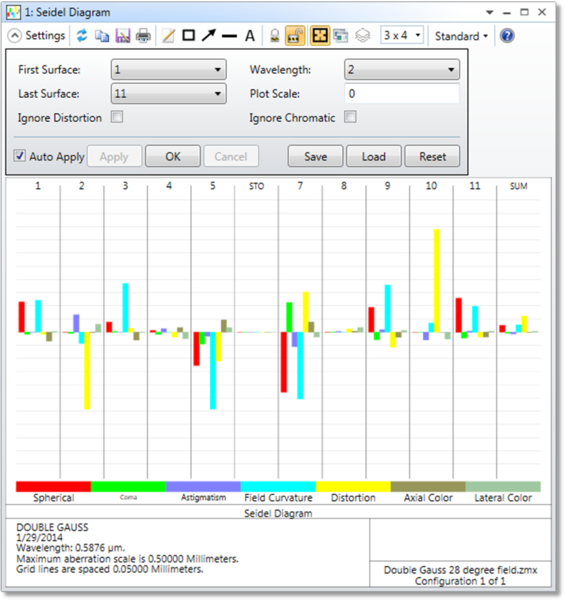

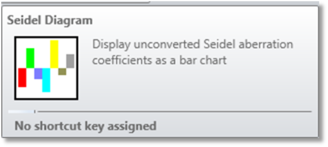

未変換のザイデル収差係数を棒グラフとして表示します。
[第一面] (First Surface)、[最終面] (Last Surface) 表示する面の範囲。合計値は、選択した範囲の面についての値です。像面は表示されません。
[波長] (Wavelength) 計算に使用する波長の番号です。
[プロット スケール] (Plot Scale) プロットの最大目盛をレンズ ユニットで設定します。目盛が自動的に設定されるようにするには 0 を入力します。
[ディストーションを無視] (Ignore Distortion) チェックすると、ディストーション データは表示されません。
[色収差を無視] (Ignore Chromatic) チェックすると、軸上色収差のデータと倍率色収差のデータは表示されません。
説明 未変換のザイデル係数が面ごとに表示され、選択した範囲の面についての合計も表示されます。ザイデル係数の詳細については、「[ザイデル係数] (Seidel Coefficients)」を参照してください。
