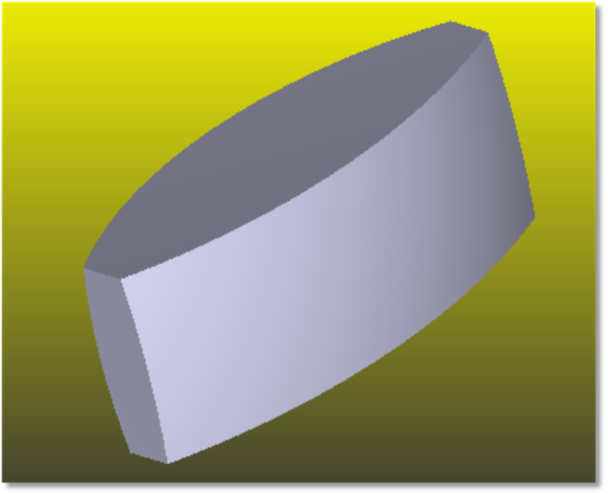

バイコーニック レンズ
バイコーニック レンズはトロイダル レンズと似ていますが、コーニック定数と基円半径が、X 方向と Y 方向で異なる場合があります。バイコーニック レンズでは、前面と後面で個別に Rx、Ry、Kx、Ky を指定できます。バイコーニック面のサグは、以下の式で求められます。
ここで、次の式が成立します。
および
バイコーニック レンズは、次のパラメータで定義されます。
| パラメータ番号 | 説明 | フェイス名 | フェイス番号 |
| 1 | レンズ ユニットでのレンズ オブジェクトの半径。この値は、レンズが矩形の場合に、y 方向の半高に使用されます。 | 該当なし | 該当なし |
| 2 | レンズ ユニットでのレンズ オブジェクトの x 半幅。ゼロの場合、レンズは円形です。そうでない場合、レンズは矩形です。 | 該当なし | 該当なし |
| 3 | レンズ ユニットでのレンズの中央厚み。 | サイド | 0 |
| 4 ～ 5 | 使用されません。 | 該当なし | 該当なし |
| 6 | 前面に対する XZ 平面での曲率の基円半径。この値がゼロの場合、XZ 曲率はゼロであると想定されます。 | 前 | 1 |
| 7 | 前面に対する YZ 平面での曲率の基円半径。この値がゼロの場合、YZ 曲率はゼロであると想定されます。 | 前 | 1 |
| 8 | 前面に対する X 方向のコーニック。 | 前 | 1 |
| 9 | 前面に対する Y 方向のコーニック。 | 前 | 1 |
| 10 | 後面に対する XZ 平面での曲率の基円半径。この値がゼロの場合、XZ 曲率はゼロであると想定されます。 | 後ろ | 2 |
| 11 | 後面に対する YZ 平面での曲率の基円半径。この値がゼロの場合、YZ 曲率はゼロであると想定されます。 | 後ろ | 2 |
| 12 | 後面に対する X 方向のコーニック。 | 後ろ | 2 |
| 13 | 後面に対する Y 方向のコーニック。 | 後ろ | 2 |
フェイス番号 : 前のフェイスはフェイス 1、後ろのフェイスはフェイス 2、それ以外のフェイスはフェイス 0 になります。
