非球面

非球面は、次のサグ式で定義されます。

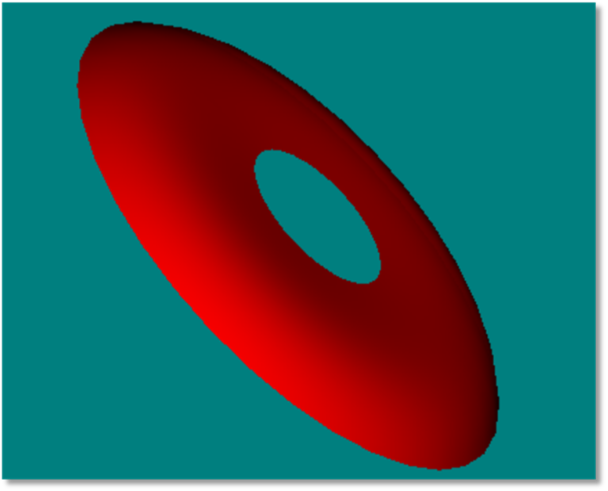

ここで c は面の曲率、k はコーニック定数、r は半径座標、α項は非球面係数です。この面では、最小半径アパチャーと最大半径アパチャーの指定が両方ともサポートされているため、環状面を定義できます。偶数項と奇数項の両方が定義されていることに注意してください。最大約 240 個の係数を使用できます。

非球面の定義には、次のパラメータを使用します。

パラメータ番号	説明	フェイス名	フェイス番号
1	曲率半径。この値がゼロの場合、曲率はゼロであると想定されます。	すべてのフェイス	0
2	コーニック定数 k。	すべてのフェイス	0
3	レンズ ユニットでの最大半径アパチャー。	すべてのフェイス	0
4	レンズ ユニットでの最小半径アパチャー。この値はゼロに設定できます。	すべてのフェイス	0
5 ～ 6	使用されません。	すべてのフェイス	0
7	非球面展開で使用する項数。この項が最高次のゼロ以外の係数以下である場合、光線追跡はより高速になります。	すべてのフェイス	0
8 ～ 249	多項式展開のα係数。	すべてのフェイス	0

フェイス番号 : すべてのフェイスはフェイス 0 になります。

このオブジェクトでは、ユーザー定義アパチャーがサポートされます。「ユーザー定義アパチャーと遮蔽」を参照してください。その他のアパチャー形状オプションについては、「非球面 2」を参照してください。
