環

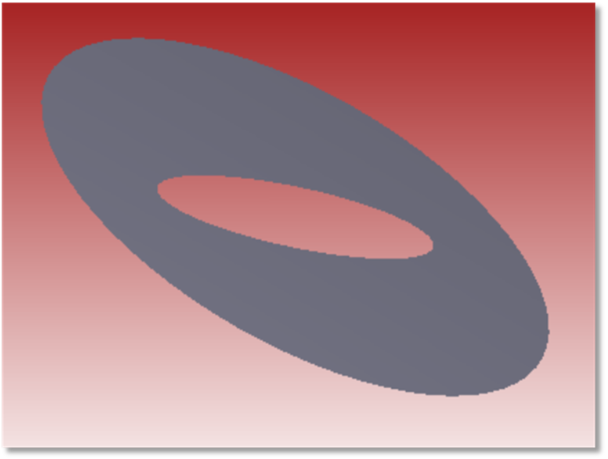

環は、4 つのパラメータで定義される平面の楕円面形状です。
| パラメータ番号 | 説明 | フェイス名 | フェイス番号 |
| 1 | X 最大半幅。 | すべてのフェイス | 0 |
| 2 | Y 最大半幅。 | すべてのフェイス | 0 |
| 3 | X 最小半幅。 | すべてのフェイス | 0 |
| 4 | Y 最小半幅。 | すべてのフェイス | 0 |
環は、ローカル座標の XY 平面内にすべて収まっています。最小半幅をゼロに設定した場合、「穴」は存在せず、光線は最大半幅内の任意の場所に到達します。この場合、環は楕円と同じです。
基準座標は、環の中心です。フェイス番号 : すべてのフェイスはフェイス 0 になります。
