[アライメント確認] (Alignment Check)

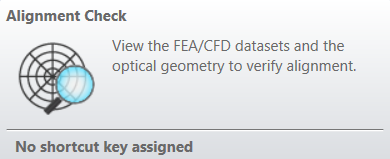

[アライメント確認] (Alignment Check) ツールには、読み込んだ FEA/CFD データセットによる光学系全体が表示されます。このツールを使用すると、FEA/CFD のアライメント全体の概要を 1 つのウィンドウで確認できます。

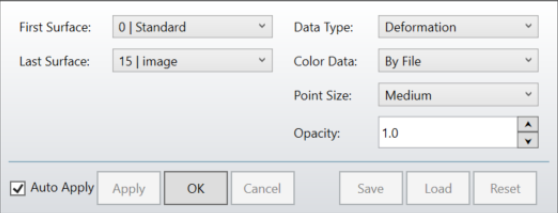

[最初の面] (First Surface) : 表示する最初の面を選択します。

[最後の面] (Last Surface) : 表示する最後の面を選択します。

[データ タイプ] (Data Type) 視覚化する FEA/CFD データ タイプを選択します。

  • [変形] (Deformations) : 面変形のファイルを表示し、光学面の先頭に表示します。

  • [温度] (Temperature) : 熱分析データのファイルを表示し、光学面の先頭および光学面どうしの間に点を表示します。

  • [ダイレクト屈折率] (Direct Index) : ダイレクト屈折率のファイルを表示し、光学面の先頭および光学面どうしの間に点を表示します。

  • [応力] (Stress): 応力データのファイルを表示し、光学面の先頭および光学面どうしの間に点を表示します。

[色データ] (Color Data) FEA/CFD データセットの色分け表示方法を変更します。

  • [ファイル依存] (By File) : 点に関連付けられたデータセットごとに点を異なる色で表示します。

  • [同色] (Same color) : すべての点を同じ色で表示します。

[ポイント サイズ] (Point Size) FEA/CFD データポイントのサイズを調整します。

[オパシティ] (Opacity) 面やレンズを表示する不透明度 (オパシティ) を調整します。
