Инструмент Move (Перемещение)

Инструмент Move (Перемещение) позволяет в двух- или трехмерном режиме переместить любой объект, включая виды чертежных листов. Поведение инструмента Move ( Перемещение) изменяется в зависимости от выбранного объекта.

• Если вы выберите весь объект, например твердое тело, поверхность или эскиз, то сможете сдвинуть или повернуть его.
• Вы можете переместить одну сторону твердого тела, поверхности или эскиза, а также создать эскиз для увеличения либо уменьшения размера объекта.
• При перемещении объекта в другой объект в том же компоненте меньший объект сливается с большим и получает свойства более крупного объекта.
• Компонент перемещается вместе со всем его содержимым.
• Вы можете переместить круговое ребро плоской поверхности таким же образом, как и круговую кривую эскиза.
• Также можно перемещать сетчатые тела, выбранные грани и граничные петли сетки.

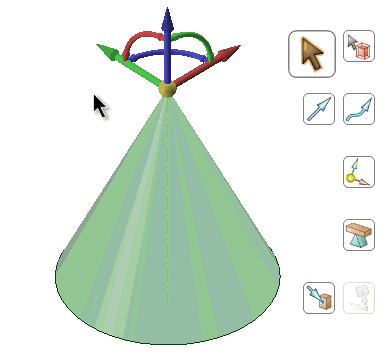

• При перемещении вершины конуса изменяется его высота. Для масштабирования конуса закрепите инструмент Move (Перемещение) на наружной грани.

При перемещении компонента, собранного с использованием ограничений сборки, маркер перемещения располагается на ограничении, а оси, для которых установлено ограничение, отключаются. Если ограничения сборки разрешают перемещение только в одном направлении, тогда это направление будет выбрано автоматически. Например, при перемещении компонента с ограничением сборки Center Axes (Центрировать оси) маркер перемещения будет расположен на оси, а компонент можно будет перемещать только в тех направлениях, при которых оси будут оставаться выровненными.

Отношения смещения, зеркальные и установленные коаксиальные отношения также влияют на инструмент Move (Перемещение).
