Ferramenta Spot Weld (Solda ponto)
A ferramenta Spot Weld (Ponto de solda) cria pontos em duas faces que representam pontos de solda. Cada ponto de solda é composto por dois pontos: um em cada face que deve ser soldada. Cada ponto deve situar-se em uma face ou aresta. Para exportação para o Ansys, cada ponto deve ficar em uma peça sólida ou superfície diferente.

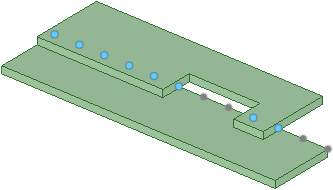

Quando os pontos de solda são encontrados em outro corpo, o conjunto não inclui pontos com correspondentes dentro de um mesmo corpo, como mostrado abaixo. Os pontos de solda em um conjunto que têm correspondentes são azuis, e os pontos que não têm correspondentes são cinzas.
Os pontos de solda são atualizados depois de alterações nas arestas de orientação ou nas faces de base.
Se uma aresta de orientação desaparecer, os pontos criados ao longo dela são removidos.
Se uma face correspondente sai do intervalo de alcance do ponto de solda, os pares daquela face correspondente desaparecerão.
Se a face correspondente voltar ao intervalo, os pares de pontos reaparecerão.
Se os pares não puderem ser encontrados para todos os pontos da face de base, o ponto de solda é marcado na árvore de estrutura com um ícone de erro que mostra que ele não é mais válido.
As dimensões dos padrões de pontos de solda são exibidos na janela do projeto. Essas dimensões têm a mesma aparência que as dimensões de outros padrões.
