Narzędzie Move (Przeniesienie)

Narzędzie Move (Przeniesienie) umożliwia przeniesienie dowolnego obiektu 2D lub 3D łącznie z widokami arkusza rysunku. Zachowanie narzędzia Move zmienia się w zależności od tego, co zostało wybrane.

• Jeśli wybierzesz cały obiekt, taki jak bryła, powierzchnia lub szkic, możesz przekształcić lub obrócić obiekt.
• Można przenieść jedną stronę bryły, powierzchni lub szkicu, aby zwiększyć lub zmniejszyć rozmiar obiektu.
• Jeśli przeniesiesz obiekt na inny obiekt w tym samym komponencie, mniejszy obiekt zostanie scalony z większym i przejmie właściwości większego obiektu.
• Przeniesienie komponentu przeniesie wszystko, co jest zawarte w komponencie.
• Zaokrągloną krawędź powierzchni płaskiej można przenieść w ten sam sposób, jak jest przenoszona okrągła krzywa szkicu.
• Można również przenieść ciała siatki, wybrane fasety siatki i pętle graniczne siatki.

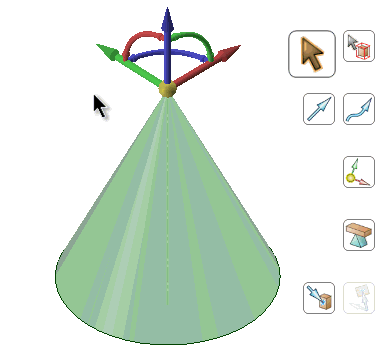

• Przeniesienie wierzchołka stożka zmienia wysokość. Zakotwicz narzędzie Move (Przeniesienie) do zewnętrznej powierzchni, aby przeskalować stożek.

Podczas przenoszenia komponentu zmontowanego z użyciem ograniczeń montażowych, uchwyt przenoszenia zostanie ustawiony nad ograniczeniem i osie ograniczenia zostaną wyłączone. Jeśli ograniczenia montażowe umożliwiają ruch tylko w jednym kierunku, kierunek ten zostanie wybrany automatycznie. Jeśli na przykład zostanie przeniesiony komponent z ograniczeniem montażowym osi środkowych, uchwyt przenoszenia zostanie umieszczony na osi i można poruszać komponentem tylko w kierunkach zapewniających dopasowanie osi.

Zakładane relacje przesunięcia, odbicia lustrzanego i współosiowości również wpływają na przenoszenie.
