스폿 용접 도구

스폿 용접 도구는 용접 점을 나타내는 두 개의 면에서 점을 작성합니다. 각 스폿 용접은 두 개의 점으로 구성됩니다. 각 면의 점을 하나씩 함께 용접하게 됩니다. 각 점은 면 또는 모서리에 있어야 합니다. Ansys로 내보내기 위해서는 각 점이 다른 솔리드나 표면 부품에 있어야 합니다.

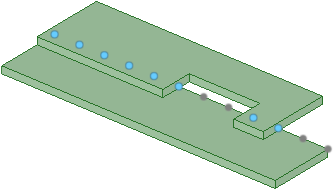

다른 본체에서 스폿 용접 점이 발견되면 아래 그림과 같이 같은 본체 안에서 메이트가 있는 점은 세트에 포함되지 않습니다. 메트가 있는 세트의 용접 점은 파란색이고, 메이트가 없는 점은 회색입니다.

스폿 용접은 가이드 모서리나 기준 면에 대한 변경 사항으로 업데이트됩니다.

• 가이드 모서리가 사라지만 이를 따라 작성된 점이 제거됩니다.

• 메이트 면이 검색 범위와 용접 점을 벗어나 이동할 경우 해당 메이트 면에 대한 쌍이 사라집니다.

• 메이트 면이 범위 안으로 다시 이동하면 점 쌍이 다시 나타납니다.

• 기준 면에 있는 모든 점에 대해 쌍을 찾을 수 없을 경우 더 이상 유효하지 않다는 내용의 오류 아이콘과 함께 스폿 용접이 구조 트리에 표시됩니다.

스폿 용접 점 패턴의 치수가 설계 창에 표시됩니다. 이 치수는 다른 패턴의 치수와 모양이 똑같습니다.
