スポット溶接ツール

[スポット溶接] ツールは、溶接点を表す点を 2 つの面に作成します。各スポット溶接は、一緒に溶接される各面に 1 つずつある2つの点で構成されています。各点は面またはエッジ上にあることが必要です。Ansysにエクスポートするには、各点を別々のソリッドパーツまたはサーフェスパーツに作成する必要があります。

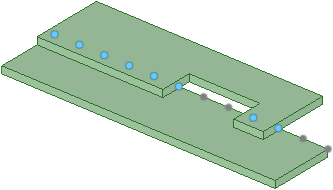

スポット溶接点が別のボディで検出されると、下の画像のように、セットには同一ボディ内に合致が存在する点は含まれません。セット内の溶接点のうち、合致が存在する点は青色、合致が存在しない点は灰色で表示されます。

スポット溶接は、指針となるエッジまたは基準面が変更されると更新されます。

• 指針となるエッジが消えると、エッジに沿って作成された点が削除されます。

• 合致面を溶接点の検索範囲外に移動すると、合致面に対する点のペアも消えます。

• 合致面を検索範囲に戻すと、点のペアが再度表示されます。

• 基準面の全ての点に対応するペアが見つからない場合、ストラクチャーツリーのスポット溶接には、無効になったことを示すエラーアイコンが表示されます。

スポット溶接点パターンの寸法は、[デザイン] ウィンドウに表示されます。これらの寸法は、他のパターンの寸法と同じように表示されます。
