Modus "Mit Farbe"

Der Modus Mit Farbe befindet sich im Menü des Werkzeugs Auswählen im Menü "Bearbeiten" auf der Registerkarte "Konstruktion" sowie im Radialmenü. Der Zugriff auf dieses Menü ist bei den meisten aktivierten Werkzeugen möglich. Wenn z. B. der Auswahlmodus geändert werden soll, während das Werkzeug "Ziehen" aktiv ist, einfach auf den Pfeil unter "Auswählen" klicken. Das Werkzeug "Ziehen" bleibt aktiv.

Im Grafikfenster können Flächen, Kanten und Skizzenkurven durch das "Färben" von benachbarten Flächen und Kanten mithilfe dieses Auswahlmodus ausgewählt werden. Beim Färben werden die Objekte hervorgehoben, sodass klar ersichtlich ist, was ausgewählt wird.

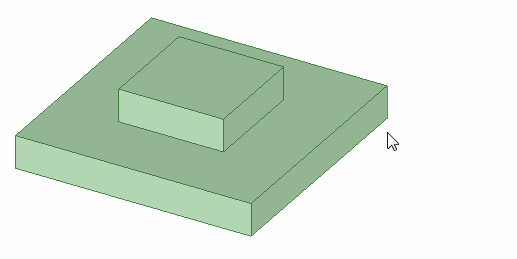

In der folgenden Animation wird der Farbmodus mit dem Auswahlfilter verwendet, um in der unteren Box nur die Kanten auszuwählen. Kanten werden ausgewählt, wenn die Maus über sie bewegt wird. Die Maustaste kann jederzeit losgelassen werden, um die hervorgehobenen Flächen oder Kanten auszuwählen.
