Zernike系数 vs 视场(Zernike Coefficients vs. Field)

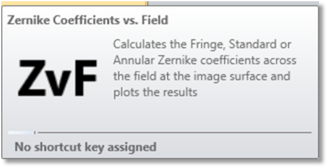

计算像面处的Fringe、Standard以及Annular Zernike系数随视场变化的曲线并绘制结果。

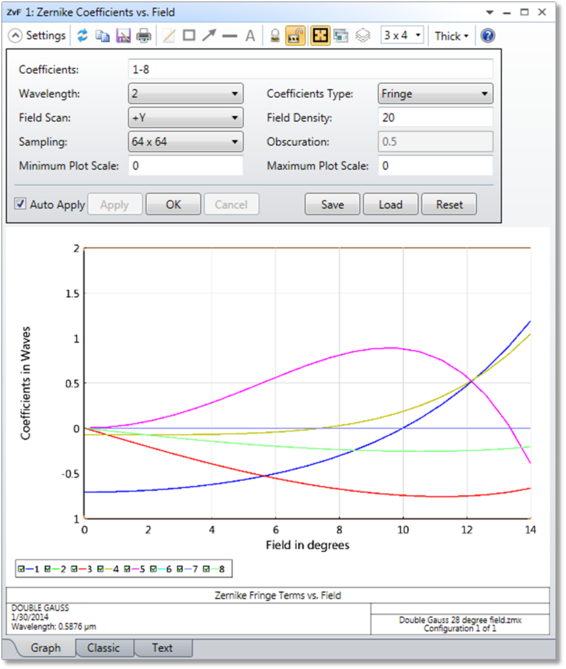

系数(Coefficients) 以空格或逗号分隔的单调递增的整数列表，这些整数代表与Fringe、Standard或Annular Zernike多项式中的项相对应。对于项范围，使用短划线分隔范围中的第一项和最后一项。注意：当"系数类型"选项设置为"Fringe"时，最大项数是 37；如果设置为"Standard"或"Annular"，则允许使用231项。如果使用零，则绘制所有系数。
波长(Wavelength) 计算中使用的波长编号。
系数类型(Coefficients Type) 选择相应选项以绘制Fringe、Standard或Annular Zernike多项式。
视场扫描(Field Scan) 选择相应选项以计算正X或Y、负X或Y视场方向的Zernike项。
视场密度(Field Density) 计算"视场"对话框中定义的最大和最小视场之间的每个Zernike项所使用的视场点数。
采样(Sampling) 用于系数拟合的光瞳网格采样密度。网格尺寸越大越准确，但计算时间会增加。
遮阑(Obscuration) 环形光瞳的遮阑比例。
最小/最大绘图比例(Minimum/Maximum Plot Scale) y轴上显示的值的范围。若为"0"，表示OpticStudio将选择默认值。
详述
随+y、-y、+x或-x视场变化显示Zernike Fringe、Standard或Annular系数。可以使用逗号或空格分隔的整数列表选择要显示的特定项或项范围。只需使用短划线分隔要显示的第一项和最后一项即可定义范围。例如，若列表为1, 5-7，将绘制Zernike第1项以及第5项至第7项。有关一组完整的Fringe系数，请参阅"Zernike Fringe系数(Zernike Fringe Coefficients)"。有关一组完整的Standard系数，请参阅"Zernike Standard系数(Zernike Standard Coefficients)"。应当注意的是，计算时需忽略渐晕因子的效应。有关遮阑比例的完整说明，请参阅"Zernike Annular系数(Zernike Annular Coefficients)"
