Zemax元件制图（加工图纸与数据组）(Zemax Element Drawing (manufacturing drawings and data group))

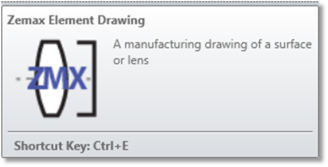

该功能用于生成适合在光学车间生产使用的表面、单透镜、双胶合透镜或三胶合透镜元件的 机械图纸。

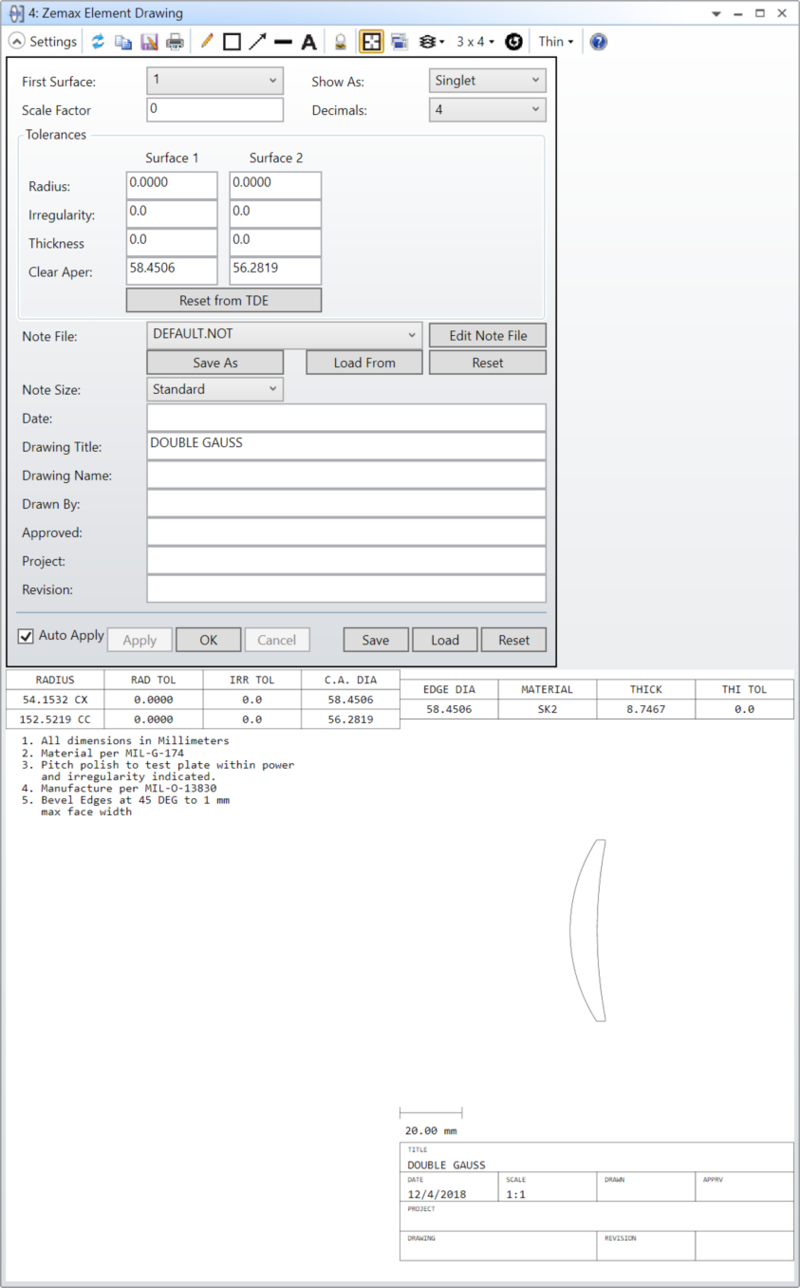

起始面(Surface) 要绘制的元件的第一个面。

显示为(Show As) 可选择"表面"、"单片"、"双胶合"或"三片"。

比例因子(Scale Factor) 如果比例因子设置为零，则将选择"填充画面"并按比例缩放绘制元件，以填充元件制图的右半部分。如果输入数值，则将以"实际"尺寸乘以比例因子来绘制图形。例如，如果比例因子设为1.0，则元件将以实际尺寸绘制在打印机（而不是显示窗口）中。如果比例因子设为0.5，则将按照实际尺寸一半的比例绘制元件。

小数点(Decimals) 数值使用的小数位数。点击"Reset all but surface, show as, and titles"按钮重新设置所有显示数字的格式。

半径(Radius) 指定表面的半径公差值。

不规则度(Irregularity) 指定表面的不规则度公差值。

厚度(Thickness) 指定表面的中心厚度公差值。

净孔径(Clear Aper) 指定表面的净孔径。

从TDE重置(Reset from TDE) 从公差数据编辑器读取指定表面的半径、不规则度和厚度公差数据。

从公差数据编辑器操作数TRAD、TIRR和TTHI读取数据，并取公差最小值和最大值之间的最大绝对值。



备注文件名(Note File Name) ASCII文件的名称，该文件包含要添加至元件图纸的备注部分中的备注内容。由于数字1需要用于单位规格而保留，因此备注应始终以数字2开始。

编辑备注文件(Edit Note File) 单击此按钮将调用Windows记事本编辑器，该记事本编辑器可用于修改所选择的备注文件。

另存为/载入自(Save As/Load From) 这两个按钮可以保存或重新加载所有元件制图设置栏中显示的设置。数据将以二进制格式保存，扩展名为ELE。

重置所有除了...(Reset all but...)如果点击此按钮，将重置指定表面的所有默认公差和孔径，但当前表面、显示为和文本标题将保持不变。

备注字体大小(Note Font Size) 可选择标准、中、小或精细。所有选项按照字体大小降序排列。"备注字体大小"设置仅影响在绘图上所做备注文件大小。字体越小，能显示的备注文件就越大。

日期(Date) 如果留空，则将使用默认的日期格式。如果输入了文本，则会使用该文本。

绘图标题(Drawing Title) 该输入栏可以输入任何用户自定义的文本。默认为镜头标题。

绘图名称(Drawing Name) 所有输入栏都可以输入任何用户自定义的文本。输入栏没有默认值。

审核

修订

制图

项目

讨论(Discussion) 点击"保存"按钮可以将元件制图的设置保存在指定的镜头文件中。与大部分分析功能不同的是，元件制图功能会分别保存每个表面的所有设置。例如，在已经保存了表面1的备注和公差的情况下，输入表面3的新备注和公差然后保存。此时如果需要重新调用任意表面的设置，则只需将表面编号更改为指定表面，然后点击"加载"按钮即可。如果匹配到之前保存过的表面，则该表面的设置将显示。该功能可以为多元件系统重新生成复杂的图纸提供便利。

元件制图功能的一个重要特征是可以加载不同的备注文件，并将它们放置于图纸中。默认的备注文件"DEFAULT.NOT"是一组通用的备注文本，实际情况中很少直接使用。然而，用户可以对备注文件进行修改（它们是文本文件，可以使用任何文本编辑器进行修改），并使用不同的文件名保存。例如，用户可能希望为其所设计的每种光学元件类型生成一个.NOT文件，然后在进行元件制图时加载最合适的备注文件。NOT文件必须位于<data>\Miscellaneous文件夹下（请参阅"文件夹"）。

如果备注文件的第一行以数字1开始，OpticStudio将打印所提供的备注文件，且不包含默认备注。如果备注文件的起始内容是任何其它符号，则第一个默认备注为"1) All dimensions in millimeters"或是当前系统使用的任何镜头单位。如果需要使用默认备注，请从备注编号2开始输入所需的备注。备注文件中的换行和空格将按照原样复制到元件制图上。

每当生成新的元件制图或点击"重置"按钮时，默认设置将重新生成。默认公差取自公差数据编辑器。最小/最大公差范围中的最大值将用作默认公差值。例如，如果公差操作数TTHI的厚度公差为-.03、+.05，则默认公差值为0.05。这里只考虑TTHI、TRAD和TIRR公差。如果不能生成合适的默认值，则公差将设置为零。需要注意的是，所有公差的输入栏都可以输入文本；可以根据任何要求进行编辑。

使用样板测量表面得到的牛顿环公差（以光圈值为单位）与曲率半径公差之间的转换关系可由下式快速计算：

其中，ΔR为半径误差，λ为测试波长，ρ为径向孔径，R为曲率半径。该公式为表面曲率很小时的近似公式。更多信息请参考《Malacara, Optical Shop Testing, J. Wiley & Sons, Inc》。

特殊字符(Special characters) 可以在公差文本栏中插入并编辑一些有用的特殊字符。这些符号的输入语法为：按住键盘上的Alt键并在数字键盘上键入对应的4个数字。常用的字符有：± - Alt0177、μ - Alt0181、® - Alt0174、© - Alt0169。
