矢高表(Sag Table)
功能列表：
- 以顶点为起点，不同Y坐标距离处的所选表面的矢高（z-坐标）值
- 计算出的最佳拟合球面(BFS)半径
- BFS的矢高以及BFS与所选表面之间的矢高差
- 列表中还给出了需要从BFS去除材料以生成非球面的去除深度。
- 给出了实际表面和BFS的无量纲斜率(dz/dr)以及这两者之间的差。
该功能可用于确定表面的最大非球面偏差。此外，矢高表也可用于镜头加工。
该功能只考虑表面的Y坐标，因此当表面为非旋转对称表面时，不应使用此功能。
表面(Surface) 计算使用的表面编号。
步长大小(Step Size) 从计算矢高的顶点测量的步长间距。使用默认值零会自动选择一个合理的步长大小。
最佳拟合球面标准(Best Fit Sphere Criterion) 最佳拟合球面的曲率半径和偏移量会根据此处所选的评价标准进行优化。
- "最小体积"选项会最大限度减小BFS表面与所选镜头表面之间的体积偏差。
- "最小RMS（无偏移）"选项会最大限度减小BFS表面与所选镜头表面之间的RMS偏差，同时对表面顶点进行约束，使其不产生任何偏移。
- "最小RMS（偏移）"选项会最大限度减小BFS表面与所选镜头表面之间的RMS偏差，同时允许表面顶点之间存在偏移。

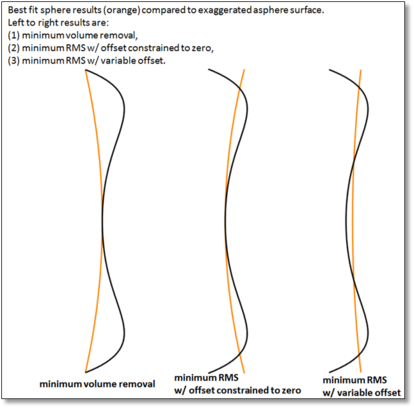

更多信息请参考下图。
翻转方向(Reverse Direction) 相对于非球面的BFS半径和位置（顶点偏移）取决于非球面的属性，无论非球面是凹面还是凸面。
如果将最佳拟合球面标准设置为"最小体积"，则它也取决于表面是否定义了空气和玻璃之间的边界，或玻璃和空气之间的边界。在这种情况下，OpticStudio总是尝试选择一个BFS，将材料"添加"到表面的空气侧。这时将选择顶点偏移和BFS半径，以最小化需要从BFS中移除的材料的体积，以产生非球面。
对于某些表面，例如在双胶合透镜玻璃之间的表面，OpticStudio无法确定哪一面是"空气"。对于这些表面，如果默认情况下没有生成所需的数据，选择"翻转方向"将选择表面的另一侧作为空气表面。在做出任何加工决策之前，用户必须仔细检查数据和符号规则。
最小半径、最大半径(Minimum Radius, Maximum Radius) 执行拟合的最小和最大径向孔径值。该功能用于支持对旋转对称的环形光学元件进行拟合。如果两个值均设为零，则最小半径将是0.0，最大半径将是表面的净口径或半直径。
讨论
功能报告包括：
- 最佳拟合球面半径
- 最佳拟合球面顶点偏移
- 最大移除深度（如果最佳拟合球面标准为最小体积）
- 要移除的深度的均方根(RMS)（如果最佳拟合球面标准为最小体积）
- 最大斜率偏差：这个值是使用1000个等间距的Y点来评估的。
- 均方根(RMS)斜率偏差：这个值是使用1000个等间距的Y点来评估的。
- 要移除的体积（如果最佳拟合球面标准为最小体积）

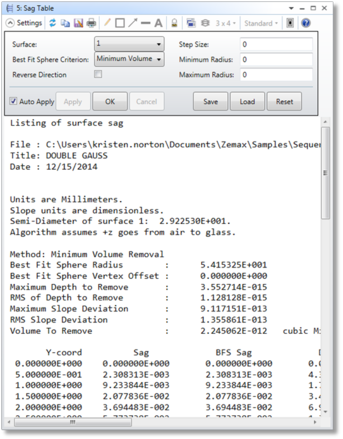

该功能将列出八个数据列：
- Y-坐标：计算表面上所有数据点的y坐标。
- 矢高：所有y坐标对应的表面矢高。
- 最佳拟合球面矢高：最佳拟合球面的矢高。最佳拟合球面的半径是通过计算所需从拟合球面移除材料以生成非球面的最小材料体积来确定的。
- 偏差：最佳拟合球面矢高和表面矢高之间的差，忽略任何顶点偏移（请参考下文的"移除量"）。
- 移除量：对应的y坐标处需要移除材料的深度，假设表面是首次生成的最佳拟合球面。需要注意的是，一些非球面可能需要从顶点移除材料；对于其他类型的非球面，移除最小材料体积是通过从最佳拟合球面的中心环形区域移除更多材料实现的。
- 斜率：表面的斜率(dz/dr)
- 最佳拟合球面斜率：最佳拟合球面的斜率。
- 斜率差：表面的斜率与最佳拟合非球面之间的差。
