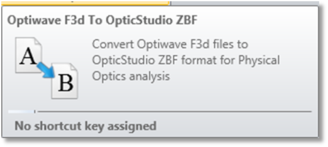

转换OptiWave® F3d光束文件为OpticStudio ZBF(OptiWave® F3d Beam File to OpticStudio ZBF)

OptiWave F3D文件用于描述线性偏振电场或一般的偏振电场。这些文件可转换为供物理光学传播和部分相干图像分析功能使用的Zemax光束文件(ZBF)格式。

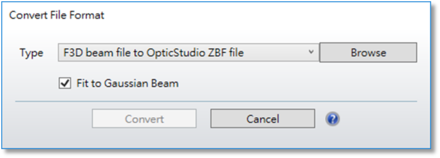

文件(File)： 要转换的文件名。下拉框中仅列出最近读取的文件夹中带有正确扩展名的文件。

浏览(Browse)：从某个其它文件夹中选择一个文件。

拟合成高斯光束(Fit to Gaussian Beam)：如果没有勾选，转换工具可以省略将高斯光束拟合到电场数据以估算引导光束属性的步骤。该引导光束的位置为0，且相位数据仅会参考到平面。

转换(Convert)： 开始转换。在此过程中，任何转换错误都将产生报错信息。

F3D文件格式包含3行头信息：


BCF3DCX 3.0
Nx Ny
xmin xmax ymin ymax


标识符BCF3DCX用于标识一个线性偏振光束文件。目前仅支持文件格式3.0版。

Nx和Ny整数值是各方向的数据点数。OpticStudio ZBF文件仅支持2的幂次方个点数，而F3D文件可以包含任何整数点数。如果Nx或Ny不是2的幂次方，则会对ZBF自动以零填补，以使数据点数大于最接近的2的幂次方。例如，如果F3D文件中有115个点，ZBF将包含128个点，在原始数据中央以零值补齐。

xmin、xmax、ymin和ymax等值用来定义光束的物理尺寸。所有这些值都必须以微米为单位。OpticStudio会将这些值换算为毫米，并使用毫米表示导出的光束尺寸大小。ZBF文件仅包含光束x和y方向的宽度，不含任何绝对位置。

F3D格式不包含任何波长数据，所有电场相位数据均参考局部平面。OpticStudio会用高斯光束拟合电场数据，以估算OpticStudio中后续传播所需的引导光束属性，并将此数据存储到ZBF文件中。
