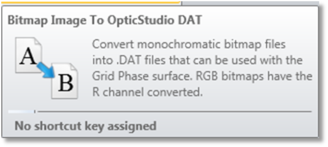

转换Bitmap图片为OpticStudio数据(Bitmap Image to OpticStudio DAT)
将单色图像文件（.BMP、.JPG、.TIFF、.PNG等）转换为可用于网格相位面的.DAT文件。对于RGB图像，在转换中使用R通道。
文件(Files)：要转换的文件的位置和名称。在选定一个文件后，此工具将显示宽度和高度方向的像素数以及每通道灰度位数。
浏览(Browse)：为选择要转换的文件选择一个文件夹。
单位：表示图像的大小的特定单位。基于该特定单位表示的δX和δY值来转换图像。
δX：以特定单位表示的X方向的单个像素间隔。δX乘以宽度方向像素数可确定网格相位面的宽度。
δY：以特定单位表示的Y方向的单个像素间隔。δY乘以高度方向像素数可确定网格相位面的高度。
X轴偏移(Offset X)：以特定单位表示的图像X轴偏心。
Y轴偏移(Offset Y)： 以特定单位表示的图像Y轴偏心。
输出文件(Output File)：键入输出.DAT文件的完整路径。默认路径将自动索引到图像文件夹。注意：要将此文件用于网格相位面，必须将.DAT文件放到 Documents>Zemax>Objects>Grid Files文件夹下
