FFT MTF vs 视场(FFT MTF vs. Field)

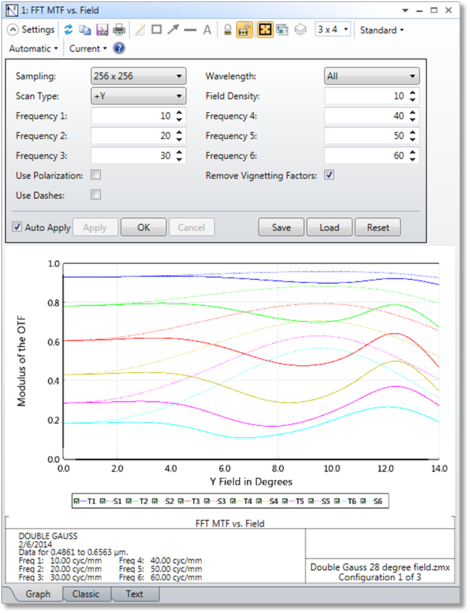

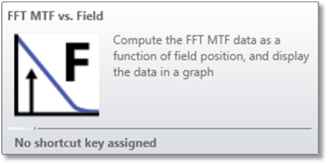

计算随视场位置变化的FFT MTF数据，并使用图表显示这些数据。
采样(Sampling) 用于进行光瞳采样的光线网格的尺寸。采样可以是32x32、64x64等。虽然更高的采样率会得出更准确的数据，但计算时间会增加。
频率1-6(Frequency 1-6) 图中数据所依据的空间频率（请参阅"MTF单位(MTF Units)"）。
波长(Wavelength) 计算中将使用的波长编号。
使用偏振(Use Polarization) 如果选中，则考虑偏振。有关如何定义偏振态和通过分析功能如何使用偏振的信息，请参阅"偏振（系统选项）(Polarization (System Explorer))"。
使用虚线(Use Dashes) 选择实线或虚线以区分不同的曲线。该设置仅适用于"经典视图"（如果在"OpticStudio配置选项"的"绘图"选项卡中选择"启用经典视图"，则可对其进行选择）。
除去渐晕因子(Vignetting Factors) 如果选中，则自动除去渐晕因子。参见下文详述部分中关于渐晕因子的注解。
视场密度(Field Density) 视场密度是指零度和最大视场（计算MTF和内插中间值的视场）之间的点数量。最多允许100个视场点。
扫描类型(Scan Type) 选择+y、+x、-y或-x视场扫描方向。
详述(Discussion) 请参阅"FFT MTF"以了解详细信息。此功能可根据定义的最大径向视场坐标绘制MTF随视场高度变化曲线图。
关于渐晕因子的注解
渐晕因子用于确定从不同视场点看到的光瞳尺寸和形状（完整详述参见"渐晕因子"）。由于此分析功能需要追迹未定义具体渐晕因子的任意中间视场点处的光线，因此不建议使用渐晕因子。如果选中"除去渐晕因子(Remove Vignetting Factors)"（默认），则在此计算中，任何定义的渐晕因子均自动替换为表面孔径。在光线充满光瞳的情况下，表面孔径方法通常比渐晕因子方法更加准确。两种方法得出的数据可能不同。在某些情况下，特别是当使用渐晕因子定义源光束的形状而不是光学器件孔径时，可能需要使用已定义的渐晕因子。在这种情况下，取消勾选"除去渐晕因子"选框。之后，OpticStudio使用最接近的已定义视场确定任意视场点要使用的渐晕因子。
