FFT MTF图(FFT MTF Map)

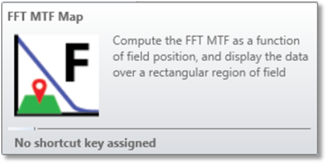

计算随视场位置变化的FFT MTF数据，并在矩形视场区域上显示这些数据。

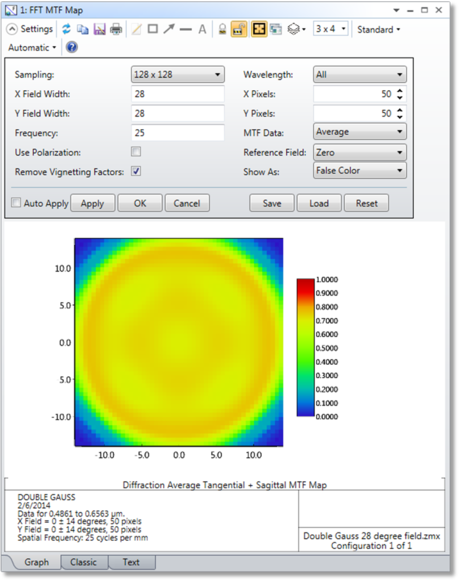

采样(Sampling) 用于进行光瞳采样的光线网格的尺寸。采样可以是32x32、64x64等。虽然更高的采样率会得出更准确的数据，但计算时间会增加。
X或Y视场宽度(X or Y Field Width) X或Y视场宽度（以视场单位为单位）。这是全宽或全高，而不是半宽或半高。如果使用视场类型为角度，则在物空间中视场单位为度，否则视场单位与镜头单位相同。
频率(Frequency) 针对其绘制数据图的空间频率（请参阅"MTF单位"）。
使用偏振(Use Polarization) 如果选中，则将考虑偏振。
有关如何定义偏振态和通过分析功能如何使用偏振的信息，请参阅"偏振（系统选项）(Polarization (System Explorer))"。
波长(Wavelength) 计算中将使用的波长编号，或者对多波长MTF使用"所有"选项。
X或Y像素(X or Y Pixels) 计算各自方向的MTF所使用的像素数。请注意，像素的大小由像素的数目和视场的宽度确定；不要求像素必须为方形。为了便于显示，假设MTF的计算结果将位于单个像素的整个区域上，而实际上则是在单个像素的中心计算的MTF。
MTF数据(MTF Data) 选择要显示的子午、弧矢、平均、最小或最大MTF。
参考视场(Reference Field) 此选项可选择绘图中心相对应的视场编号。如果选择"零"，则使用(0, 0)视场坐标作为绘图中心。
显示为(Show As) 选择灰阶或伪色图作为显示选项。
除去渐晕因子(Vignetting Factors) 如果选中，将自动除去渐晕因子。请参考"关于渐晕因子的注解(Comment about vignetting factors)"。
详述(Discussion) 请参阅"FFT MTF(FFT MTF)"以了解详细信息。此功能可计算二维网格上每个视场点的MTF。如果总点数较大，则计算时间可能会很长。另请参阅"几何MTF图(Geometric MTF Map)"。
关于渐晕因子的注解
渐晕因子用于确定从不同视场点看到的光瞳尺寸和形状（完整详述参见"渐晕因子"）。由于此分析功能需要追迹未定义具体渐晕因子的任意中间视场点处的光线，因此不建议使用渐晕因子。如果选中"除去渐晕因子(Remove Vignetting Factors)"（默认），则在此计算中，任何定义的渐晕因子均自动替换为表面孔径。在光线充满光瞳的情况下，表面孔径方法通常比渐晕因子方法更加准确。两种方法得出的数据可能不同。在某些情况下，特别是当使用渐晕因子定义源光束的形状而不是光学器件孔径时，可能需要使用已定义的渐晕因子。在这种情况下，取消勾选"除去渐晕因子"选框。之后，OpticStudio使用最接近的已定义视场确定任意视场点要使用的渐晕因子。
