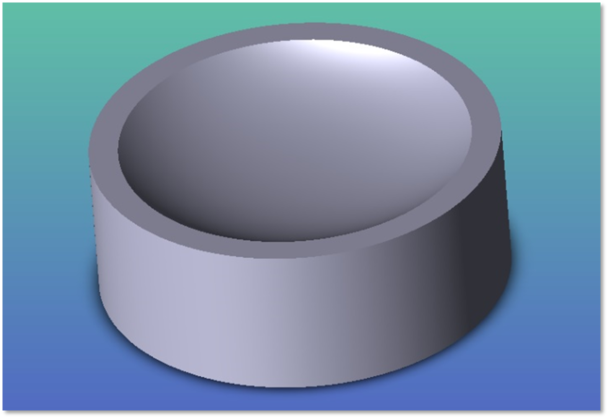

偶次非球面透镜(Even Asphere Lens)



偶次非球面透镜物体由5个独立部分构成：

  1. 偶次非球面形状的前表面。
  2. 偶次非球面形状的后表面。
  3. 前表面净孔径与前表面边缘之间的环形。
  4. 后表面净孔径与后表面边缘之间的环形。
  5. 连接透镜前后表面边缘的锥形圆柱面。

偶次非球面形状由以下公式定义：

与偶次非球面表面有相同的矢高公式。

所有的物体外形由以下27个参数定义：

参数# 描述 面名称 面编号
1 前表面的净孔径的净口径。 前表面 1
2 透镜的中心厚度。 NA NA
3-4 未使用。 侧面 0
5 前表面曲率半径。 前表面 1
6 前表面圆锥系数k。 前表面 1
7-14 前表面系数α1–α8。 前表面 1
15 后表面曲率半径。 后表面 2
16 后表面圆锥系数k。 后表面 2
17-24 后表面系数α1–α8。 后表面 2
25 透镜前侧边缘的径向孔径。 侧面 0
26 后表面的净孔径的净口径。 后表面 2
27 透镜后侧边缘的径向孔径。 侧面 0

参考点为透镜前表面的中心。

*面编号：

面1 = 前表面，

面2 = 后表面，

面0 = 其它所有表面（透镜边缘，净孔径与边缘孔径之间的区域）
