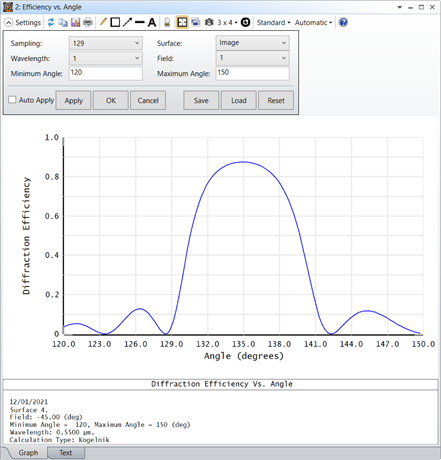

效率 vs 角度(Efficiency vs. Angle)
在对厚度全息图使用Kogelnik近似方法时，体全息图表面衍射效率与入射角函数关系图。如需了解有关计算方法的更多信息，请参阅计算假设和限制(Calculation assumptions and limitations)。衍射效率通过追迹从物体到指定表面的光线并计算透射率来确定。被追迹光线的偏振态通过系统选项...偏振(System Explorer...Polarization)中的设置决定。
通过研究衍射效率，可以对入射角对全息图的影响进行高级分析和全面理解。
视场类型(Field Type)必须是系统选项(System Explorer)中的角度(Angle)。在分析过程中，视场的Y值可变，X值固定不变。
该分析可以使用全息图1(Hologram 1)、全息图2(Hologram 2)、Toroidal全息图(Toroidal Hologram)和光学制造全息图(Optically Fabricated Hologram)表面类型，只要将它们设置成体全息图。有关如何设置体全息图参数的详细说明，请参阅相应的表面(Surface)类型帮助文件。
采样(Sampling) 使用的采样点数。采样点数可以是33、65等。
表面(Surface) 选择要评估衍射效率的表面。
波长(Wavelength) 选择系统选项中定义的用于分析的波长编号。
视场(Field) 选择系统选项中定义的用于分析的视场。
最小角度(Minimum Angle) 主光线的最小入射角，单位为度。如果最小角度和最大角度都等于零，最小角度在内部设置成所选视场的Y值的99%。
最大角度(Maximum Angle) 主光线的最大入射角，单位为度。如果最小角度和最大角度都等于零，最大角度在内部设置成所选的视场的Y值的101%。
