衍射效率（序列模式用户界面）(Diffraction Efficiency (sequential UI mode))

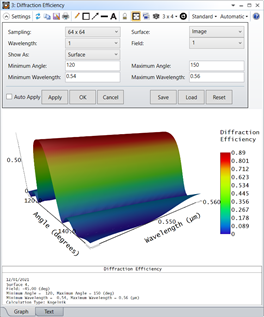

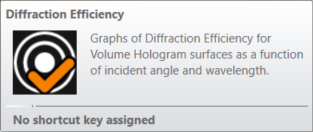

使用厚全息图的Kogelnik近似方法绘制的体全息图表面衍射效率与入射角和波长的函数关系图。有关计算方法的详细信息，请参阅计算假设和限制(Calculation assumptions and limitations)。衍射效率通过追迹从物体到指定表面的光线并计算透过率来确定。被追迹光线的偏振状态通过系统选项...偏振(System Explorer...Polarization)中的设置决定。
在考虑衍射效率时，可以针对入射角和波长对全息图的影响进行高级分析和全面理解。
视场类型(Field Type)必须是系统选项(System Explorer)中的角度(Angle)。在分析过程中，视场的Y值可变，X值固定不变。
该分析可以使用全息面1(Hologram 1)、全息面2(Hologram 2)、Toroidal全息图(Toroidal Hologram)和光学制造全息图(Optically Fabricated Hologram)表面类型，只要将它们设置成体全息图。有关如何设置体全息图参数的详细说明，请参阅相应的表面(Surface)类型帮助文件。
采样(Sampling) 使用的采样网格尺寸。采样可以是33x33、65x65等。
表面(Surface) 选择要评估衍射效率的表面。
波长(Wavelength) 选择系统选项中定义的用于分析的波长编号。
视场(Field) 选择系统选项中定义的用于分析的视场。
显示为(Show As) 选择显示选项。
最小角(Minimum Angle) 主光线的最小入射角，单位为度。如果最小角度和最大角度都等于零，最小角度在内部设置成所选视场的Y值的99%。
最大角度(Maximum Angle) 主光线的最大入射角，单位为度。如果最小角度和最大角度都等于零，最大角度在内部设置成所选的视场的Y值的101%。
最小波长(Minimum Wavelength) 入射光线的最小波长，以微米为单位。如果最小波长和最大波长都设置成零，最小波长在内部设置成所选波长的99%。
最大波长(Maximum Wavelength) 入射光线的最大波长，以微米为单位。如果最小波长和最大波长都设置成零，最大波长在内部设置成所选波长的101%。
