衍射光栅（非序列模式几何物体）(Diffraction Grating (non-sequential geometry objects))

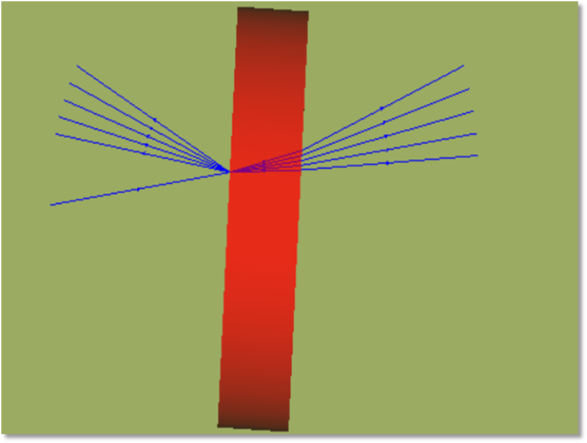

衍射光栅是在其中一个表面带有衍射光栅的标准镜头。对于矩形衍射光栅，请参阅"透镜阵列1(Lenslet Array 1)"。

参数1-9与"标准镜头(Standard Lens)"物体的定义相同：


参数#	描述	面名称	面#
1	前表面的曲率半径。使用零表示无穷大（平面）。	前表面	1
2	前表面的圆锥系数。	前表面	1
3	前表面净孔径的净口径或半直径。使用负值可生成超半球面矢高点。	前表面	1
4	镜头前侧边缘的径向孔径。	前表面	1
5	镜头的中心距厚度。	侧面	0
6	后表面的曲率半径。使用零表示无穷大（平面）。	后表面	2
7	后表面的圆锥系数。	后表面	2
8	后表面净孔径的净口径或半直径。使用负值可生成超半球面矢高点。	后表面	2
9	镜头后侧边缘的径向孔径。	后表面	2

衍射光栅由以下参数定义：


参数#	描述	面名称	面#
10	前表面的光栅频率（以线/微米为单位）。请参阅下面的参数12。	前表面	1
11	前表面的衍射级次。	前表面	1
12	光栅公式。如果此公式值为零，光栅是具有参数10定义的光栅频率的常量间距线性光栅。如果此公式值为"1"，则光栅频率（以线/微米为单位）由后述公式定义。	前表面	1
13-16	光栅频率计算公式的系数。这些系数只有在当公式值 = 1时才可用。	前表面	1

如果光栅公式值为"1"，则光栅频率（以线/微米为单位）由以下公式定义：

其中，t₀由参数10定义，其它系数由参数13-16定义。

假设光栅由平行于局部x轴的等间隔光栅组成。光栅频率是沿y方向每微米的线数，投影在表面上。

如果衍射前表面为超半球面，则此物体不能正确地衍射光线。关于衍射物体的重要信息，请参阅"从非序列模式物体衍射(Diffraction from NSC objects)"。

面编号：前表面为面1，后表面为面2，所有其它表面为面0。
