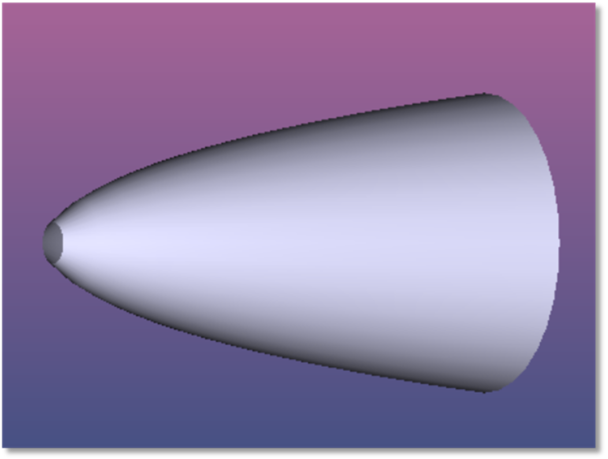

复合抛物面聚光器(CPC)(Compound Parabolic Concentrator (CPC))

CPC由以下参数定义：

参数#	描述	面名称	面#
1	Z = 0时的径向孔径a。	侧面	0
2	最大接收角θ，以度为单位。	侧面	0
3	沿局部Z轴的长度L。	侧面	0
4-5	未使用。	NA	NA
6	"是实体？(Is Volume?)"标记。	侧面	0
7	体折射率。	侧面	0

CPC物体用于将光线从物体的一端汇聚、传送到另一端。其中只有那些与局部Z轴夹角小于接受角的线可以通过CPC；其余光线将被反射回来。此类型的CPC是"基本CPC(Basic CPC)"，在W. T. Welford和R Winston合著的"High Collection Nonimaging Optics"Academic Press出版（1989年）中进行了详细介绍。

如果"是实体？(Is Volume?)"标记为零，那么物体为空心壳。否则，物体是一个闭合的实体。如果CPC是闭合实体，则它是由折射材料制成。该材料的参考折射率可以在参数7中输入。

此折射率称为"体折射率(Volume Index)"，用于重新调整接收角度（通过斯涅尔定律），CPC材料需要考虑在内。

折射接收角的计算，，公式是：

其中

是接收角，是体折射率。

该折射接收角将用于确定CPC形状和最大长度。这意味着体折射率可控制CPC的形状。

体折射率不能自动拾取CPC所使用材料的折射率。光线的折射率是由材料的折射率决定的。大多数情况下，用户需要选择一个波长，并确定CPC材料在该波长下的折射率。可以将该折射率作为CPC的"体折射率"进行输入。CPC的形状和接受角将会与其建模使用的材料相匹配。

CPC物体长度的最大值由以下公式给出：

过长的长度将被截取为该最大值。CPC上的径向坐标点以轴向z坐标为函数，由以下二次方程的正实根给出：

其中

接收角范围必须在0.0至89.0度之间，包含0.0度和89.0度。面编号：前表面为面1，后表面为面2，外侧面为面0。
