二元面2（非序列模式几何物体）(Binary 2 (non-sequential geometry objects))

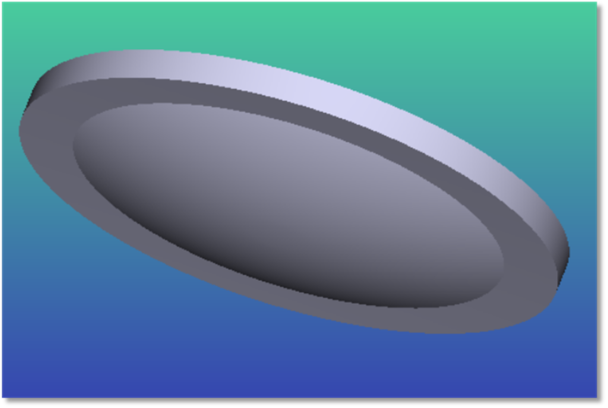

二元面2物体是一个前表面上有与二元面2表面类型相似的衍射光学相位剖面的标准透镜。二元面2相位剖面根据以下扩展多项式将相位加到光线上：

其中N是级数中多项式系数的个数，A_i 是ρ的²次方的系数，ρ是归一化的径向孔径坐标。A_i的系数均以弧度为单位（2π弧度相当于一个波长）。

参数定义如下：

参数#	描述	面名称	面#
1	前表面的曲率半径。使用零表示无穷大（平面）。	前表面	1
2	前表面的圆锥系数。	前表面	1
3	前表面净孔径的净口径或半直径。使用负值可生成超半球面矢高点。	前表面	1
4	镜头前侧边缘的径向孔径。	前表面	1
5	镜头的中心距厚度。	侧面	0
6	后表面的曲率半径。使用零表示无穷大（平面）。	后表面	2
7	后表面的圆锥系数。	后表面	2
8	后表面净孔径的净口径或半直径。使用负值可生成超半球面矢高点。	后表面	2
9	镜头后侧边缘的径向孔径。	后表面	2
10	衍射级M。	前表面	1
11	归一化半径。x和y坐标被标准化为该值。这使得所有系数都以弧度为单位。	前表面	1
12	最大项数。	前表面	1
13-242	多项式项的系数值。	前表面	1

如果前表面制成超半球，则该物体无法正确衍射光线。另请参阅二元面1物体。

关于衍射物体的重要信息，请参阅"从NSC物体衍射(Diffraction from NSC objects)"。

面编号：前表面为面1，后表面为面2，与所有其它表面为面0。
