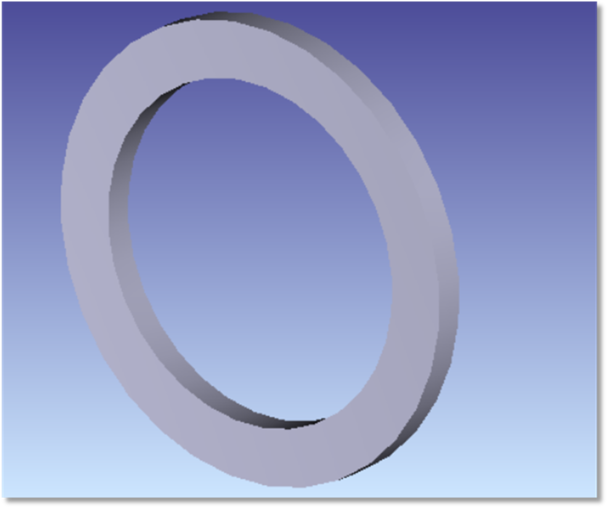

环形轴锥透镜(Annular Axial Lens)
环形轴锥透镜通过将一个双非球面透镜的截面绕平行于截面对称轴的偏心旋转轴旋转扫描来定义。截面包括两个非球面，每个非球面都是多项式非球面。截面与偶次非球面透镜有相同的形状，请参阅"偶次非球面透镜(Even Asphere Lens)"。但是，截面可以沿着径向偏心。定义参数包括：
| 参数# | 描述 | 面名称 | 面# |
| 1 | 前表面的曲率半径，用零表示平面。 | 前表面 | 1 |
| 2 | 前表面的圆锥系数。 | 前表面 | 1 |
| 3 | 后表面的曲率半径，用零表示平面。 | 后表面 | 2 |
| 4 | 后表面的圆锥系数。 | 后表面 | 2 |
| 5 | 截面的厚度。厚度必须足够大，使得该部分的边缘厚度至少是中心厚度的0.001倍。 | 外面 | 0 |
| 6 | 截面的径向孔径。 | 内面 | 3 |
| 7 | 从局部Z轴到截面对称轴的旋转半径。其值必须大于参数6定义的横截面径向孔径的1%。 | 外面 | 0 |
| 8 | 透镜孔径内截面的偏心。正偏心表示截面的轴沿径向向外移动，负偏心表示将轴沿径向向内移动。 | NA | NA |
| 9 | 未使用。 | NA | NA |
| 10-17 | 前表面系数。α1至α8。 | 前表面 | 1 |
| 18-19 | 未使用。 | NA | NA |
| 20-27 | 后表面系数。α1至α8。 | 后表面 | 2 |
面编号：外侧连接"最大"孔径的面为面0、前表面为面1、后表面为面2，内侧连接前后表面的"最小"孔径为面3。
