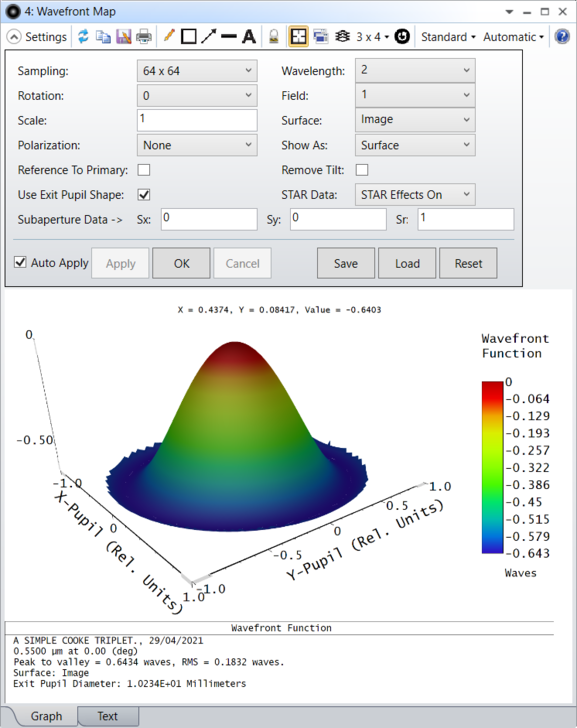

波前图(Wavefront Map)

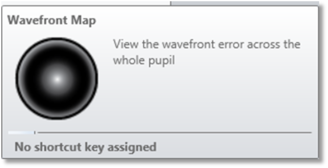

显示光瞳上的波前误差。

采样(Sampling) 用于进行光瞳采样的光线网格尺寸。采样可以是32x32、64x64等。虽然更高的采样率会得出更准确的数据，但计算时间也会增加。

旋转(Rotation) 旋转指定了为便于查看表面图而旋转的方式；可旋转0、90、180或270度。

缩放(Scale) 比例因子用于覆盖程序为表面绘图自动设置的纵轴比例。比例因子可大于1以便在垂直方向拉伸图形，或小于1以便压缩图形。

偏振(Polarization) 如果选择无，则忽略偏振。如果选择"Ex"、"Ey"或"Ez"，则由指定电场分量的偏振效应产生的相位会添加至光程差中。如果偏振相位超过一个波长，则波前图可能会因为没有执行相位"展开"而显示2π的突变。

波长(Wavelength) 计算中使用的波长编号。

视场(Field) 计算中使用的视场编号。

参考主光线(Reference To Primary) 默认情况下，波前像差参考所使用波长的参考球面。如勾选此选项，则使用主波长参考球面。换言之，若选中此框,将使数据展示垂轴色差的效果。

使用出瞳形状(Use Exit Pupil Shape) 如果选中，光瞳的形状将失真，以显示从特定视场的像点观察到的出瞳的大概形状。该形状以光束在X和Y光瞳方向的F/#为依据。如取消勾选此选框，无论出瞳实际上会出现何种程度的失真，图形都将按比例缩放至环形入瞳坐标。

STAR数据(STAR Data) STAR效应开启显示启用STAR效应的波前图。差别显示启用STAR效应并除去原始波前误差的波前图。

显示为(Show As) 选择表面图、等高线图、灰阶或伪彩图作为显示选项。

表面(Surface) 选择要评估的数据所位于的表面。此选项对评估中间图像十分有用。请参见"在中间面上的结果评估(Evaluating results at intermediate surfaces)"。

去除倾斜(Remove Tilt) 如果选中，将从数据中移除线性X和Y倾斜。此选项相当于使光程差数据以质心为参考。

等高线格式(Contour Format) 等高线格式字符串。有关等高线格式字符串语法的详述，请参见"等高线格式字符串(The Contour Format String)"。

子孔径数据：Sx、Sy、Sr(Subaperture Data: Sx, Sy, Sr) 定义为其计算波前数据的光瞳子孔径。有关详细信息，请参见"Zernike Fringe系数(Zernike Fringe Coefficients)"。

详述(Discussion) 另请参见干涉图功能。有关RMS波前误差的详细信息，请参见RMS vs 视场(RMS vs. Field)中"关于RMS波前计算的注解(Comments about RMS wavefront computations)"一节。
