表面矢高(Surface Sag)

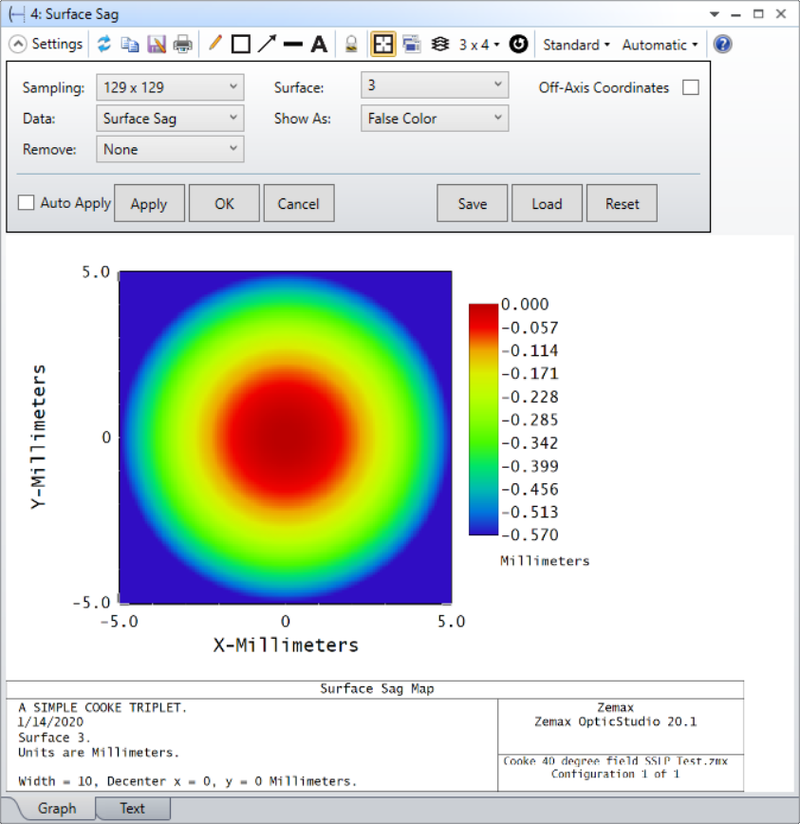

将表面矢高显示为2D彩色或等高线图，或显示为3D表面图。
采样(Sampling) 使用的网格尺寸。采样可以是33x33、65x65等。
等高线格式(Contour Format) 等高线格式字符串。有关等高线格式字符串语法的详述，请参阅下面的"等高线格式字符串(The Contour Format String)"。等高线已使用镜头单位定义。
表面(Surface) 将计算和显示矢高的表面编号。
数据(Data) 选择表面矢高。
显示为(Show As) 选择表面图、等高线图、灰度或伪彩图作为显示选项。
轴外坐标(Off-Axis Coordinates) 当勾选此选项后，绘图将考虑表面的"表面属性(Surface Properties)"中定义的任何孔径。用于矢高计算的坐标系将以离轴零件的顶点为原点。
该选项的有效孔径为：圆形孔径、矩形孔径、椭圆形孔径、用户孔径和浮动孔径。
此选项不支持在面顶点有倾斜项的面，如倾斜面类型。
移除(Remove) "移除"选项包含以下移除选项："无(None)"、"基本半径(Base Radius)"、"最佳拟合球面(Best Fit Sphere)"、"基本矢高(Base Sag)"或"复合矢高(Composite Sag)"。
如果选中"基本半径"，则将从当前矢高中减去表面的基本曲率半径，并报告差值。
如果选中"最佳拟合球面"，则另一个选项将显示为"标准(Criterion)"。"标准"部分将对移除最佳拟合球面的选项进行说明。
如果选择"基本矢高"，分析显示：
- 如果将STAR数据应用于表面，则将显示应用了STAR效应的表面与原始表面之间的矢高差。这有助于可视化由FEA数据引起的矢高的微小变化。
- 如果表面是复合基面或组件面，则将显示任何复合组件面（包括其上方的表面）的矢高分布之和。这有助于可视化添加到复合基面的复合组件面分布。
如果选择"复合矢高"，则分析将显示所考虑的表面的矢高分布，忽略添加到其上的任何复合组件面。
标准(Criterion) 选中"移除最佳拟合球面"时会出现"标准"选项，并提供"最小体积(Minimum Volume)"、"RMS，无偏移(RMS, no offset)"、"RMS，有偏移(RMS, with offset)"选项。选中"最小体积"时会显示一个标记为"翻转方向(Reverse Direction)"的新的复选框。翻转方向用于更改最佳拟合球面曲率半径上的符号。例如，这将导致凹形最佳拟合球面，而不是凸形最佳拟合球面。这些选项用于指示将从表面中减去最佳拟合球面的位置。

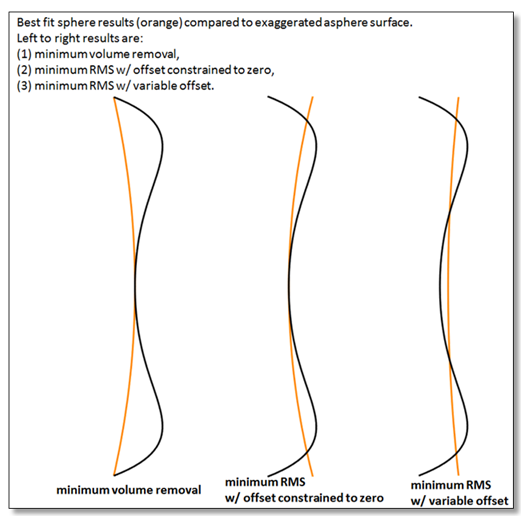

下图更清晰地展示了这一点：
详述(Discussion)： 该功能用于说明表面上存在的任何孔径的大小和形状；即使孔径已偏离中心。对XY平面点的均匀网格计算矢高，并且矢高的Z值为显示值。
另请参阅下面介绍的"表面相位(Surface Phase)"功能。
等高线格式字符串
等高线格式字符串允许控制等高线图的外观。
如果留空，则选择默认等高线间隔。如果输入单个值，则将等高线间隔设定为该值。例如，如果输入0.05，则等高线间隔为0.05。如果输入以空格分隔的多个值，则仅绘制这些等高线。例如，如果输入"0.8 0.5 0.2"，则仅绘制这三条等高线。如果指定等高线设置导致要绘制的等高线过多，将选择默认等高线数量。
