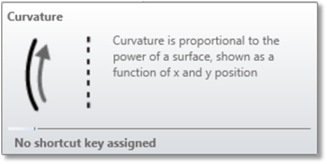

表面曲率（Surface Curvature）
将表面的子午、弧矢、x曲率或y曲率显示为2D彩色或等高线图，或显示为3D表面图。

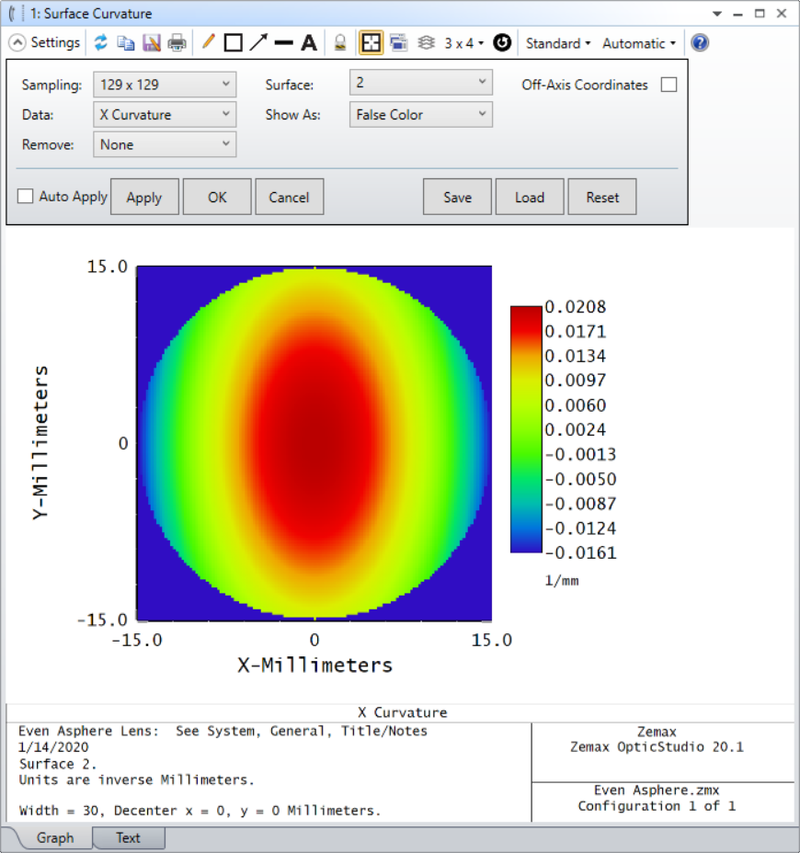

采样（Sampling） 使用的网格尺寸。采样可以是33x33、65x65等。
等高线格式（Contour Format） 等高线格式字符串。该选项仅在选中"显示为（Show As）"下的"等高线（Contour）"时才会出现。有关等高线格式字符串语法的详述，请参见"等高线格式字符串（The Contour Format String）"。等高线已使用镜头单位定义。
表面（Surface） 将计算曲率的表面编号。
数据（Data） 选择子午、弧矢、x或y曲率或模量。模量被定义为曲率矢量的最大长度。
显示为（Show As） 选择表面图、等高线图、灰阶等级或伪彩图作为显示选项。
轴外坐标（Off-Axis Coordinates） 如果选中，绘图将考虑表面的"表面属性（Surface Properties）"中定义的任何孔径。用于矢高计算的坐标系将以离轴零件的顶点为原点。
该选项的有效孔径为：圆形孔径、矩形孔径、椭圆形孔径、用户孔径和浮动孔径。
移除（Remove） "移除"选项包含以下移除选项："无（None）"、"基本半径（Base Radius）"、"最佳拟合球面（Best Fit Sphere）"、"基本矢高（Base Sag）"或"复合矢高（Composite Sag）"。
如果选中"基本半径"，则将从当前曲率中减去表面的基本曲率半径，并报告差值。
如果选中"最佳拟合球面"，则另一个选项将显示为"标准（Criterion）"。"标准"部分将对"移除最佳拟合球面"的选项进行说明。
如果选择"基本矢高"，分析显示：
- 如果将STAR数据应用于表面，则将显示应用了STAR效应的表面与原始表面之间的矢高差。这有助于将FEA数据引起的矢高的微小变化可视化。
- 如果表面是复合基面或组件面，则将显示任何复合组件面（包括其上方的表面）的矢高分布之和。这有助于可视化添加到复合基面的复合组件面分布。
如果选择"复合矢高"，则分析将显示所考虑的表面的矢高分布，忽略添加到其上的任何复合组件面
标准（Criterion） 选中"移除最佳拟合球面"时会出现"标准"选项，并提供"最小体积（Minimum Volume）"、"RMS，无偏移（RMS, no offset）"、"RMS，有偏移（RMS, with offset）"选项。选中"最小体积"时，会显示名称为"翻转方向（Reverse Direction）"的另一个复选框。翻转方向用于更改最佳拟合球面曲率半径上的符号。例如，这将导致凹形最佳拟合球面，而不是凸形最佳拟合球面。这些选项用于指示将从表面中减去最佳拟合球面的位置。

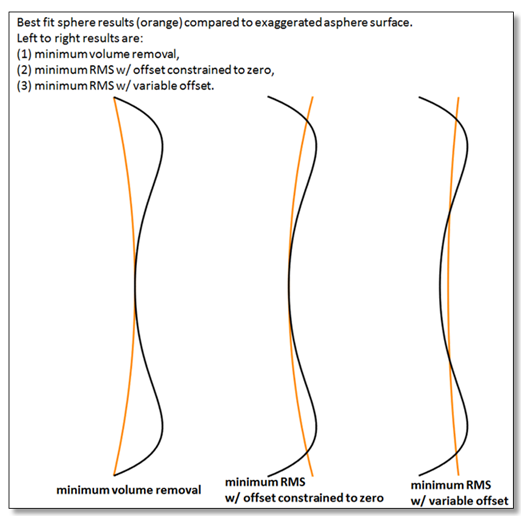

下图更清晰地展示了这一点：
详述（Discussion） 该功能说明了表面上存在的任何孔径的尺寸和形状；即使孔径已偏离中心。
