物理光学(Physical Optics)

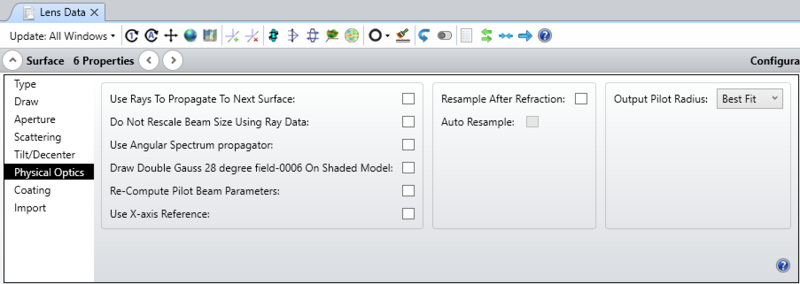

物理光学选项在"表面属性"窗口的"物理光学"部分设置 。在镜头数据编辑器(Lens Data Editor)上方的"表面属性"栏中点击下拉箭头，可访问表面属性。
用几何光线传播到下一表面(Use Rays To Propagate To Next Surface)
如果勾选，则不使用衍射传播算法将光束传播到下一个表面。相反，会将光线追迹到下一个表面，并将使用由此产生的光线传递函数传播光束并更新引导光束参数。非序列模式、双折射和渐变折射率表面都需要使用该功能。多个序列模式表面可能都已选择该选项，在这种情况下，光束将只使用光线传播通过所有表面向前传播。如果表面之间的距离小得衍射传播都不重要了，也可使用该功能一次通过多个表面传播来加速传播算法。默认情况下为不选择。如欲了解有关在光线聚焦的表面附近使用该功能的重要信息，请在帮助文件中搜索"使用光线进行传播时的注意事项(Considerations When Using Rays to Propagate)"。
别用几何光线数据缩放光束尺寸(Do Not Rescale Beam Size Using Ray Data)
在默认情况下，OpticStudio将使用光线网格确定畸变、拉伸、缩放或其它光束形状的变化。通过光栅传递光束就是一个很好的示例。光束将沿衍射方向压缩。但有时候这种计算会出错。其中一种情况是在光线网格进入焦散时，光线不再准确地表示光束，不应该将其用来确定光束的形状。如果OpticStudio在焦散线中检测到光线网格，就会自动跳过这一步，但也存在不应该应用该算法的其它情况，而且该选项允许用户有选择地禁用该算法。
采用角谱算法(Use Angular Spectrum Propagator)
如果选择此选项，就会将角谱传播函数用于通过表面的传播，而不会将OpticStudio自动选择的传播函数用于该传播。只有光束大小在整个传播范围内不会明显改变时，才应该使用该选项。阵列宽度将使用角谱传播函数保持不变。默认情况下为不选择。
在实体模型上绘制"镜头文件名-表面#"图 (Draw "lens file name-surface #" on shaded model)
如果选择此选项，显示名称的ZBF将绘制在表面位置的阴影模型视图上。该文件名与镜头文件名相同，4位数的后缀表示表面编号。这与自动保存的光束文件使用的命名惯例相同。如欲了解有关在每个表面保存光束文件的信息，请参阅 "显示选项卡(Display Tab)"。如果选择该选项并且找到了正确的光束文件名，则不会绘制表面本身，只会绘制位于该表面的光束文件。因此，该选项最适合虚拟表面。绘制大型光束文件需要使用大量的内存，显示所要绘制的实体模型也很慢。
重新计算引导光束参数(Re-Compute Pilot Parameters)
一些表面会显著改变光束特征。针孔孔径就是一个很好的示例。光束通过该孔径后，其束腰尺寸、发散度和位置可能已发生明显变化，即使在技术层面上，针孔也不具有光焦度（实际上，这是几何光学和物理光学之间的核心区别）。通过针孔后，需要针对后续的准确传播重新计算引导光束参数。勾选该选项将调用一个算法，其可找到最符合实际光束的引导光束参数。
采用X轴参考(Use X-axis Reference)
在默认情况下，用来在任何表面生成传递函数的光线网格是定向的，使网格的Y轴与光束的Y轴对齐。在高度倾斜的系统中，选择该对齐方式可能并不适用。该选项允许正交选择网格对齐，例如其中网格的X轴与光束的X轴对齐的情况。
折射后重新采样(Resample After Refraction)
该控件允许在通过任何表面传播后更改光束的采样和宽度。如果选择此选项，则可以指定新的X、Y采样及光束宽度。请注意，如果光线用于通过表面传播，则可忽略该控件。另请参见以下"自动重新采样(Auto Resample)"。
自动重新采样(Auto Resample)
如果选择此选项，光束将自动重新采样。使用的算法首先会重新计算引导光束参数，如上文"重新计算引导光束参数 (Re-Compute Pilot Beam Parameters)"中所述。然后根据"关于点间距和采样的注释(Comments about Point Spacing and Sampling)"中所述的方程式设置X宽度和Y宽度。在X采样和Y采样中使用的点数不会改变。
输出引导光束半径(Output Pilot Radius)
输出引导光束在通过表面折射后用于参考光束的相位和其它属性。该控件可为输出引导光束的相位曲率半径定义计算方法。
最佳拟合(Best Fit) 根据通过表面的光线追迹选择最佳引导光束，这是推荐的设置。
更短(Shorter) 选择更短的引导X相位或Y相位半径。
更长(Longer) 选择更长的引导X相位或Y相位半径。
X和Y(X and Y) 明确选择引导X相位或Y相位半径。
平面(Plane) 选择在表面有束腰并具有无限相位半径的引导光束。
用户(User) 允许指定以镜头单位为单位的X半径和Y半径。用零值表示无限半径。
