惠更斯MTF(Huygens MTF)

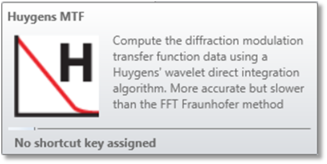

使用惠更斯直接积分算法计算衍射调制传递函数(MTF)数据。

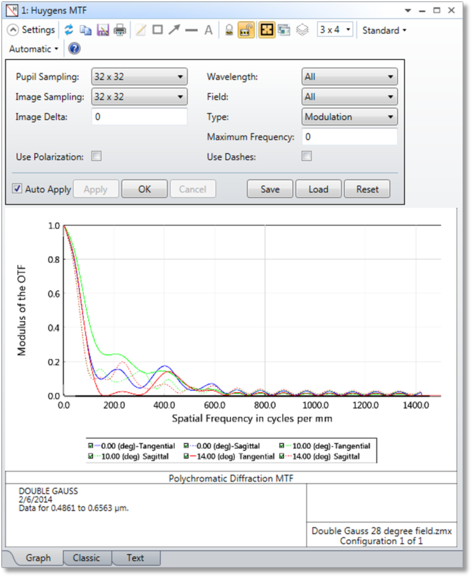

光瞳采样(Pupil Sampling) 选择要追迹的光线网格的尺寸，以执行计算。更高的采样密度可得出更准确的结果，但要以更长的计算时间为代价。
像面采样(Image Sampling) 计算衍射强度的像面网格尺寸。该采样值与像面采样间距共同确定了用于计算MTF的PSF的大小。另请参阅"惠更斯PSF"。
像面采样间距(Image Delta)像面网格中各点之间的距离（以微米为单位）。用零表示默认网格间隔。
结构(Configuration)选择"所有"，可根据所有结构中每个波长的PSF的相干叠加来计算MTF，也可选择"当前"或任何单个结构。注意：MTF由PSF计算，PSF是各个结构中同一波长的相干叠加，其后是针对不同波长所产生的PSF的非相干叠加。因此，在所有结构中，每个已定义的波长必须相同。可以使用波长和结构权重，但波长值必须完全相同。请参阅"多重结构操作数概要"中的CWGT和WLWT。此外，该相干叠加还假设像面在所有结构中均位于相同位置。如果选择"所有"，并且已定义有焦和无焦模式结构，则"结构"设置会自动重置为"当前"。
波长(Wavelength)计算中将使用的波长编号。
视场(Field) 计算中应使用的视场编号。
类型(Type)选择要显示的数据；目前只有调制一个选项。
最大频率(Max Frequency) 要显示的最大频率，单位与MTF单位相对应（参见"MTF单位(MTF Units)"）。
使用偏振(Use Polarization) 如果选中，则将考虑偏振。进一步了解如何定义偏振态和分析功能如何使用偏振，请参阅"偏振（系统选项）(Polarization (System Explorer))"。
使用虚线(Use Dashes) 选择实线或虚线以区分不同的曲线。该设置仅适用于"经典视图"（如果在"OpticStudio首选项"的"绘图"选项卡中选择"启用经典视图"，则可对其进行选择）。
详述(Discussion)
请参阅惠更斯PSF的详述部分。这些注解同样适用于此功能。
惠更斯MTF可计算惠更斯PSF的FFT。"像面采样"和"像面采样间距"的设置与惠更斯PSF的相关设置相同，因此先进行惠更斯PSF计算是有用的（参阅"惠更斯PSF"）。由于是在像方空间坐标中执行PSF转换，子午响应对应于局部像面坐标y方向的空间频率，弧矢响应对应于x方向的空间频率。此外，惠更斯MTF不取决于光线在近轴光瞳中所处的位置。因此，在适合计算惠更斯PSF的系统中也可以对MTF进行计算，包括有入射端口和出射端口的非序列模式系统（使用参考光线的其它衍射算法在这种情况下就不能计算MTF），以及系统中多个非序列模式子孔径所形成的瞳孔或图像叠加的情况。具有极端出瞳畸变（例如极快离轴反射器）的系统也可以使用惠更斯方法进行处理。
惠更斯算法的本质是在像方空间坐标中完成计算。因此，旋转像面会影响计算的MTF的方向。子午响应对应于沿像方空间X轴方向的周期性目标图像，弧矢响应对应于以沿像方空间Y轴方向的周期性目标图像。这不同于"FFT MTF"的约定。
