单位（Units）

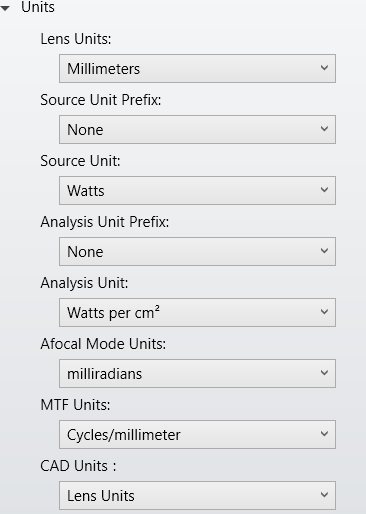

系统选项中提供了以下单位（Units）设置。

镜头单位（Lens Units）：

镜头单位定义了大部分电子表格编辑器中尺寸测量的单位。这些尺寸适用于半径、厚度、入瞳直径、非序列模式位置坐标以及其它许多OpticStudio的参数。

镜头单位有四种选择：毫米、厘米、英寸或米。

对于大多数图像分析功能，例如光扇图、点列图，显示的单位是微米，微米的符号是µm。"microns"这个概念在光学中经常用到。单位micron与micrometer（微米）的意思相同。波长也通常是用微米表示。镜头单位的选择不会影响这些波长单位。

光源单位（Source Units）：

光源单位定义了非序列模式光源的光通量（功率）或能量的测量单位。此设置只用于非序列模式元件编辑器（Non-sequential Component Editor）中定义的光源，以及用于在物理光学分析中定义光焦度和辐照度。光源单位可以是瓦特、流明或焦耳，单位前还可以加上前缀 femto、pico、nano、micro、milli、kilo、mega、giga或tera。瓦特用来进行辐射度学分析，流明用于光度学分析，焦耳用于能量分析。辐射度学和光度学单位的不同在于，光度学单位是人眼对不同波长的响应。如需了解关于单位的更多信息，请参阅下一节中的列表。

分析单位（Analysis Units）：

分析单位定义了辐照度（辐射）或光照度（光度）的测量单位。该设置只影响探测器上显示的数据，该探测器采集非序列模式元件编辑器中定义的光源发出的光线。辐照度单位是瓦特/面积，面积用平方米、平方厘米、平方毫米、平方英尺或平方英寸表示。光照度单位为流明/面积。能量密度单位为焦耳/面积。支持的单位前缀有femto、pico、nano、micro、milli、kilo、mega、giga或tera。

以下是OpticStudio中辐射度学、光度学和能量单位的总结。

辐射度学、光度学和能量单位

辐射度学单位 光度学单位 能量单位
光通量

瓦特

 光通量

流明

 焦耳
辐射强度

瓦特/球面度

 发光强度

流明/球面度=坎德拉

 强度

焦耳/球面度
辐射照度

瓦/平方米

瓦/平方厘米

瓦/平方毫米

瓦/平方英尺

瓦/平方英寸

 光照度

流明/平方米=勒克斯=米-坎德拉

流明/平方厘米=厘米-坎德拉

流明/平方英尺=英尺-坎德拉

 辐射照度

焦耳/平方米

焦耳/平方厘米

焦耳/平方毫米

焦耳/平方英尺

焦耳/平方英寸
辐射辉度

瓦/球面度-平方米

 辉度

流明/球面度-平方米

 辐射辉度

焦耳/球面度-平方米

在光学行业（以及OpticStudio）中一种不好的规约就是把两个完全不同的量都用术语"强度"表示。强度一般用在光学追迹应用和光学设计中，用来定义一条光线提供的能量，用瓦特或流明作为单位。强度也用在照明和辐射领域，但表示每单位球面度内的能量，单位为瓦/球面度或流明/球面度（坎德拉）。

OpticStudio通过关联每根光线的通量值来进行能量追迹，它与电场矢量的平方相等并与光线有关。当这条光线遇到探测器物体时，OpticStudio会计算像素的位置，进一步计算辉度（通量/面积），并通过计算像素的球面度来计算辐射强度（通量/立体角）。可以通过考虑OpticStudio所执行分析的性质来判断强度这两种用法的不同之处。

如需了解有关辐射度学和光度学单位的更多信息，请参阅"OpticStudio不能做什么？（What doesn't OpticStudio do?）"中提到的光学手册。

无焦模式单位（Afocal Mode Units）：

无焦模式单位可以是微弧度、毫弧度、弧度、弧度秒（1/3600度）、弧度分（1/60度）或度。如需了解有关无焦模式的更多信息，请搜索"无焦像方空间（Afocal Image Space）"的帮助文件。

MTF单位（MTF Units）：

有焦系统的MTF单位可以是周期/毫米或周期/毫弧度。当使用周期/毫米时，MTF可用来计算像面上像空间的空间频谱。当使用周期/毫弧度时，MTF可用来计算物空间中的角度频谱。MTF单位的选择影响所有MTF计算式的单位，包括分析、优化和公差。在无焦模式下不用选择MTF单位，它通常使用的是周期/无焦模式的单位。

CAD单位（CAD Units）：

CAD单位定义了OpticStudio中所有CAD几何结构的测量单位。该设置决定了在使用Parasolid库执行任何操作时如何缩放几何结构。当在Parasolid中创建几何结构时，OpticStudio将考虑OpticStudio和Parasolid之间所有"接口"点的比例差异。任何导出的CAD文件都将使用指定的CAD单位创建，除了原生的Parasolid文件，后者始终以米为单位创建。

默认情况下，CAD单位将与镜头相同，因此在OpticStudio和Parasolid之间没有缩放几何结构。
