菲涅尔面1(Fresnel 1)

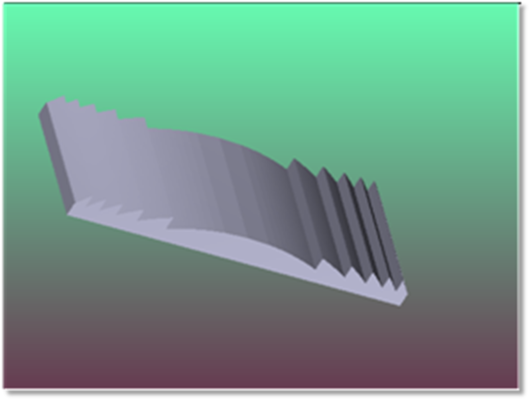

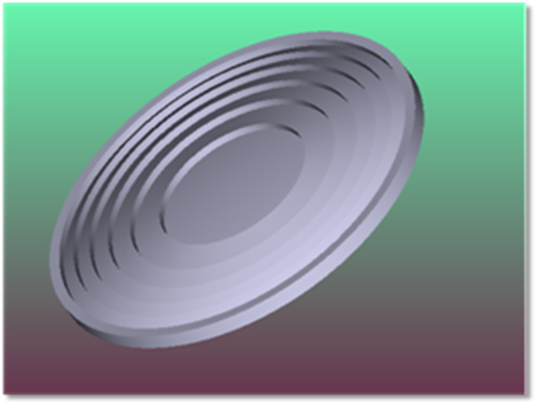

该物体是普通的径向对称或柱面立体菲涅尔透镜，通过模拟菲涅尔面的详细外形而形成。理想的菲涅尔透镜（即忽略菲涅尔面结构上的细节，这样可以提高光线追迹的速度），请参阅"菲涅尔2(Fresnel 2)"物体。
基面面型是平盘状（如果径向）或矩形（如果柱面对称）。基面的一个表面包含了径向或矩形面，以此定义产生了带有光焦度的菲涅尔剖面。剖面由径向平面（如果使用了亚面元，即指一系列平面）构成，其端点由以下与偶次非球面相似的矢高表达式定义：
然而，为了生成菲涅尔透镜，每个面都必须沿z轴进行刚好足够的偏移，使得所有的面都由对于中心顶点的相同的Z坐标开始 。这样使得透镜"折叠(collapsed)"为一个相对小的几何体 。OpticStudio使用以下16个参数自动生成菲涅尔面：
| 参数# | 描述 | 面名称 | 面# |
| 1 | 径向高度。这是透镜的最大径向孔径（如果径向对称），或者为y半高（如果柱面对称）。 | NA | NA |
| 2 | X半宽。这是透镜的半宽（如果柱面对称）。如果此参数为零，则生成旋转对称透镜。 | NA | NA |
| 3 | +深度/-频率。如果此参数为正，则它对应于每个刻线的深度，以镜头单位表示。如果此参数为负，则它对应于刻线的频率。例如，值为-2.0，表示沿透镜径向的单位长度上有2条刻线。如果定义刻线深度，则刻线的径向位置通常会发生变化；如果定义刻线频率，则刻线深度将会有所不同。对于定义刻线深度的这种情况，OpticStudio自动计算指定刻线深度改变的矢高的精确径向坐标。此计算可以使用迭代搜索来完成。 | 前表面 | 1 |
| 4 | 齿距（度）。齿距是"非活动"面（这些面名义上与局部z轴平行）与z轴所成的角度。齿距始终径向向外，无论齿距角是正还是负。通常，在菲涅尔模型中加入一定的倾斜度，从而使得建模零件更容易实现。 | 前表面 | 1 |
| 5 | 厚度。以镜头单位表示的菲涅尔透镜厚度。此值可以为正或负；但是，必须使得透镜厚度的绝对值大于最深的刻线深度；否则，会生成非实体的菲涅尔面，而且不会发出警告或错误消息。 | 侧面 | 0 |
| 6 | 半径。基本曲率半径。这是1与上述矢高表达式中的"c"值的比值。 | 前表面 | 1 |
| 7 | 圆锥系数。圆锥系数。上述矢高表达式中的"k"圆锥系数对于双曲线小于-1，对于抛物线小于-1，对于椭圆在-1和0之间，对于球面小于0，对于扁椭球面大于0。 | 前表面 | 1 |
| 8-15 | r的径向偶次幂项的系数。注意，当r没有归一化时，它是具有单位的。 | 前表面 | 1 |
| 16 | 亚面元的数量。该值越大，刻线形成的近似曲面就越光滑。亚面元数为1时，可产生水平刻线，该值越大，产生的曲面就越平滑，但会降低光线追迹速度。亚面元的最大数为20。 | 前表面 | 1 |
由于此物体是一个封闭的实体，可以反射、折射或吸收光线。
参考坐标为透镜具有菲涅尔面的那一侧的中心顶点。如果半径或非球面项产生了负矢高值，则必须将菲涅尔面平移以保证整个物体位于非序列模式组内部。如果输入口在透镜内部，则会产生不正确的光线追迹结果。
请注意，当使用深度参数生成每个刻线时，在刻线结束后将最终齿距返回到参考平面，从而始终满足所需的深度要求。 当使用频率参数时，齿距会在刻线的所需点开始，使得刻线总宽度与所需频率相匹配。此外，在最外侧刻线中不适用齿距。 换句话说，在菲涅尔透镜的外边缘不会有"非活动"面。
面编号：前表面为面1，后表面为面2，所有其它表面为面0。
