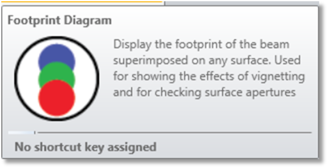

光迹图(Footprint Diagram)


显示叠加在任何表面上的光束的光迹。用于显示渐晕效应以及检查表面孔径。

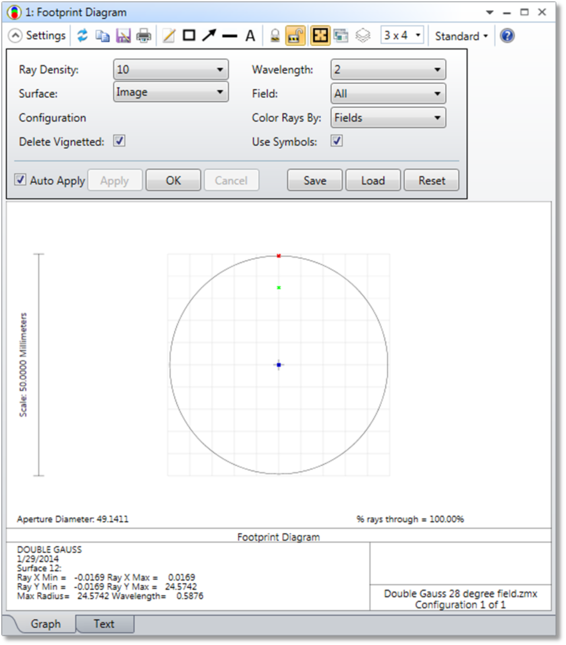

光线密度(Ray Density) 定义穿过半个光瞳追迹的光线数;若设置为10,将追迹21 x 21光线网格。
"环形(Ring)"选项可根据每个视场和波长追迹光瞳边缘四周的360条边缘光线。"环形"选项将自动确定未渐晕的边缘光线 的径向坐标,以模拟任何表面的光束形状,但在光束射入焦散面时,将产生错误的结果。
表面(Surface) 显示光迹图所分析的表面。
波长(Wavelength) 计算中使用的波长编号。
视场(Field) 计算中使用的视场编号。
删除渐晕(Delete Vignetted) 如果选中,则不绘制被后续表面渐晕的光线。被先前表面渐晕的光线不会被绘制。
使用标注(Use Symbols) 如果选中此选项,将为每个波长绘制不同的非点标注。这可以帮助区分各种波长。
结构(Configuration) 选择"所有(All)"可显示所有结构,选择"当前(Current)"仅显示当前结构,也可以选择任意组合的其它结构。
光线颜色(Color Rays By) 通过选择"视场#(Field #)"可使用不同颜色以区分不同视场位置的光线,或选择"波长#(Wave #)"以区分不同波长的光线,选择"结构#(Config #)"以区分不同结构的光线,以及选择"波长(Wavelength)"模拟可见光谱中的波长颜色。
详述
此功能将先绘制表面形状,然后在该表面上叠加光线网格。如果表面没有孔径,则显示一个圆形表面形状,并且径向净孔径值使用净口径或半直径值。否则,将显示孔径的形状。表面孔径始终居中显示在框架中,即使实际表面上的孔径是偏心的也是如此。如果表面上有遮阑,将绘制遮阑以及根据净口径或半直径定义的圆形孔径。如果在不同结构中修改了选定表面的表面孔径,并且已选择多个结构,则仅绘制第一个结构的孔径。
光线网格尺寸由光线密度参数指定,并且光线可以来自任何或所有视场,使用任何或所有波长。不会绘制被所示表面之前的表面渐晕的光线。如果选中"删除渐晕(delete vignetted)",则不绘制被此表面或后续表面渐晕的光线,否则将绘制这些光线。如果选择任何系统光瞳切趾,则会对光线切趾。如果光线密度(Ray Density)不是"环形",则会以光线百分比形式列出所示光线数除以所发射光线总数的值。
在绘图窗口中,可使用左/右光标键更改表面编号并重新计算数据。
关于光迹图中光线通过百分比和几何图像分析效率的注解
比较这两个值时应该小心谨慎。出于一些原因,用户可以发现这两个值之间存在差异。以下是观察到差异的一些可能原因。
