复合透镜(Compound Lens)

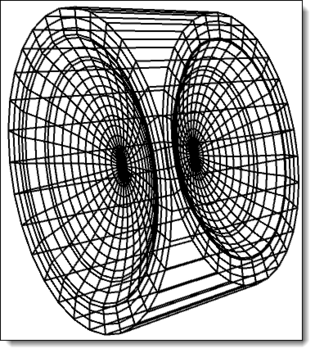

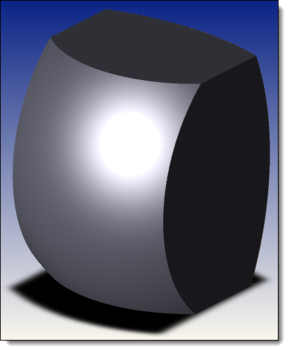

复合透镜(Compound Lens)物体是一种非常通用的透镜物体，它支持前表面和后表面的不同表面和孔径。它支持圆形和矩形孔径。可为圆形孔径定义延伸区和机械平面区。
复合透镜物体基于两个父表面物体。父表面物体包括：标准面(Standard Surface)、非球面(Aspheric Surface)、Q型非球面(Q-type Asphere Surface)、Toroidal面(Toroidal Surface)、Toroidal奇次非球面(Toroidal Odd Asphere)、Zernike面(Zernike Surface)、双锥面(Biconic Surface)、双锥Zernike面(Biconic Zernike Surface)、扩展多项式面(Extended Polynomial Surface)和网格矢高面(Grid Sag Surface)。
复合透镜物体有7种面：
0表示侧面(Side Face)：透镜的侧面。如果孔径形状为圆形，但前后表面的大小不同，则边缘将呈锥形。请注意，矩形孔径不支持锥形边缘。
1表示前表面(Front Face)：前表面的净孔径。
2表示后表面(Back Face)：后表面的净孔径。
3表示前延伸区(Front Chip Zone)：前表面的延伸区。如需了解更多信息，请参阅"延伸区(Chip Zone)"。
4表示前平面(Front Flat)：前表面的机械平面区。如需了解更多信息，请参阅"机械半直径(Mechanical Semi Diameter)"。如果孔径形状为矩形，则不支持该面。
5表示后延伸区(Back Chip Zone)：后表面的延伸区。
6表示后平面(Back Flat)：后表面的机械平面区。如果孔径形状为矩形，则不支持该面。
关于边界（半直径）和有效性的注释：
复合透镜需要对其参数，即半直径进行严格验证，以确保其有效性。
如果表面为非旋转对称，则其不支持该表面上的机械平面区。
如果前表面或后表面为非旋转对称，则其不支持锥形边缘。
当孔径为圆形（为矩形(Is Rectangular)= 0）且前表面和后表面的表面为旋转对称时，复合透镜物体支持锥形边缘。当前支持标准表面和非球面类型。
为了使验证规则尽可能简单，所有参数验证都会在编辑器列中从左往右进行。
例如，前净(Front Clear)将推动前净+延伸(Front Clear + Chip)和前边缘(Front Edge)的验证，而前净+延伸(Front Clear + Chip)将推动前边缘(Front Edge)和所有后表面(Back)参数的验证。
关于将网格矢高表面物体用作其中一个父物体的注释
当复合透镜的其中一个父物体为网格矢高表面物体时，复合透镜的孔径大小将自动缩放，使其不大于该网格文件的大小。
CAD导出的限制
将复合透镜物体导出为CAD物体时，存在一定的相关限制。有关CAD交换的更多信息，请参阅"CAD文件(CAD Files)"。这些限制包括：
- CAD导出不支持延伸区和机械平面区。这些分区将与前表面或后表面组合。
- 如果要定义具有机械平面区的圆形孔径，请将前/后边缘半径(Front/Back Edge Radius)设置为大于前/后延伸半径(Front/Back Chip Radius)。生成的平面区使用均匀采样样条曲线建模。请注意，在某些极端情况下，样条曲线可能无法准确捕捉从延伸区到机械平面区的过渡。这将导致实体模型中的表示以及任何导出的CAD文件中出现一些错误伪影。
与布尔物体一起使用的限制
当将复合透镜物体用作布尔CAD(Boolean CAD)或原生布尔(Boolean Native)物体的父物体时，有一些限制。有关这些用例的更多信息，请参阅"CAD文件(CAD Files) "和" 布尔CAD(Boolean CAD)"。这些限制包括：
- 如果将复合透镜物体用作布尔CAD物体的其中一个父物体，则无法为延伸区和机械平面区指定不同的膜层/散射属性。有关这些属性的更多信息，请参阅"膜层/散射(Coat/Scatter)"。注意：该限制不适用于原生布尔(Boolean Native)物体。原生布尔物体保留延伸区和机械平面区膜层/散射属性。
- 如果将复合透镜物体用作布尔CAD物体或原生布尔物体的其中一个父物体，则物体查看器(Object Viewer)将不会显示延伸区和机械平面区的膜层/散射属性。注意：然而对于原生布尔物体，光线将正确解释延伸区和机械平面区的膜层/散射属性。
以下参数用于定义复合透镜物体：
| 参数# | 描述 | 面名称 | 面# |
| 1-2 | 前/后表面#(Front/Back Surface #)：用作前表面和后表面的父物体编号。请注意，在非序列模式元件编辑器中，父物体编号必须在复合透镜物体编号之前。 | 所有面 | 所有面 |
| 3 | 厚度(Thickness)：复合透镜的中心厚度。 | 侧面 | 0 |
| 4 | 为矩形？(Is Rectangular?)：指示复合透镜的孔径形状是圆形还是矩形的标志。0表示圆形，1表示矩形。 | 侧面 | 0 |
#4之后的参数不同，具体取决于为矩形(Is Rectangular?)标记（参数#4）。
当孔径形状为圆形时（为矩形？(Is Rectangular?)= 0），参数为：
| 参数# | 描述 | 面名称 | 面# |
| 5 | 前净(Front Clear)：前表面的净口径孔径。 | 前表面、前延伸区 | 1、3 |
| 6 | 前延伸(Front Chip)：前表面的延伸区半直径。该参数应大于或等于前净口径(Front Clear Semi-Diameter)。 | 前延伸区、前平面 | 3、4 |
| 7 | 前边缘(Front Edge)：前表面的机械平面半直径。该参数应大于或等于前延伸半直径(Front Chip Semi-Diameter)。 | 前平面 | 4 |
| 8 | 后净(Rear Clear)：后表面的净口径孔径。 | 后表面、后延伸区 | 2、5 |
| 9 | 后延伸(Rear Chip)：后表面的延伸区半直径。该参数应大于或等于后净口径(Back Clear Semi-Diameter)。 | 后延伸区、后平面 | 5、6 |
| 10 | 后边缘(Back Edge)：后表面的机械平面半直径。该参数应大于或等于后延伸半直径(Back Chip Semi-Diameter)。 | 后平面 | 6 |
| 11-14 | 未使用 | NA | NA |
| 15 | 镜像空间？(Mirror Space?)：指示透镜是否在镜像空间中定义的标志。当镜像空间？(Mirror Space?)为1时，透镜沿局部-z方向扩展。这与序列模式下在奇数个镜像后定义透镜的方式相同。该标志在从序列模式转换为非序列模式时使用，通常不需要在用户手动定义的物体中使用。 | NA | NA |
当孔径形状为矩形时（为矩形？(Is Rectangular?)= 1），参数为：
| 参数# | 描述 | 面名称 | 面# |
| 5-6 | X半宽、Y半宽(X Half Width, Y Half Width)：从透镜中心到x和y方向上其最外边缘的半宽度。矩形孔径不支持锥形边缘，因此该设置适用于前表面和后表面。 | 前平面、后平面 | 3、5 |
| 7-8 | 前X净、前Y净(Front X Clear, Front Y Clear)：从前表面的透镜中心算起的延伸区半宽度。该参数应小于或等于X/Y半宽(Half Width X/Y)。 | 前表面、前延伸区 | 1、3 |
| 9-10 | 未使用 | ||
| 11-12 | 后X净、后Y净(Rear X Clear, Rear Y Clear)：从后表面的透镜中心算起的延伸区半宽度。该参数应小于或等于X/Y半宽(Half Width X/Y)。 | 后表面、前延伸区 | 2、5 |
| 13-14 | 未使用 | NA | NA |
| 15 | 镜像空间？(Mirror Space?)：指示透镜是否在镜像空间中定义的标志。当镜像空间？(Mirror Space?)为1时，透镜沿局部-z方向扩展。这与序列模式下在奇数个镜像后定义透镜的方式相同。 | NA | NA |
