[システム チェック] (System Check)

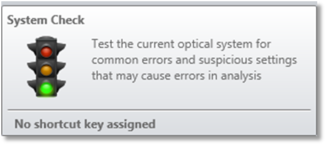

[システム チェック] (System Check) ツールは、[設定] (Setup) タブの [システム診断] (Diagnostics) グループにあります。このツールは、レンズ光学系に関するデータを独立したウィンドウに表示します。

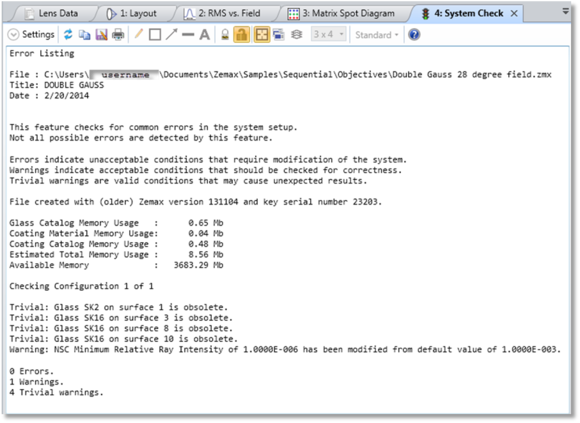

次の図は、OpticStudio に付属する対物レンズのシーケンシャル サンプル ファイル Double Gauss 28 degree field.ZMX に対するシステム チェックの結果です。
このレポートは、現在の光学系に、一般的なエラーや解析時にエラーを発生する疑いのある設定がないかを検査します。この機能は、あり得るエラーすべてを検証するわけではありません。検出された潜在的な問題を、それぞれエラーまたは警告として報告します。エラーは光学系設定の重大な瑕疵として認識し、是正する必要があります。警告は、これより重大性は低く、見直す必要がある条件や、適切であるかを検証する必要がある関連設定などを表示します。
