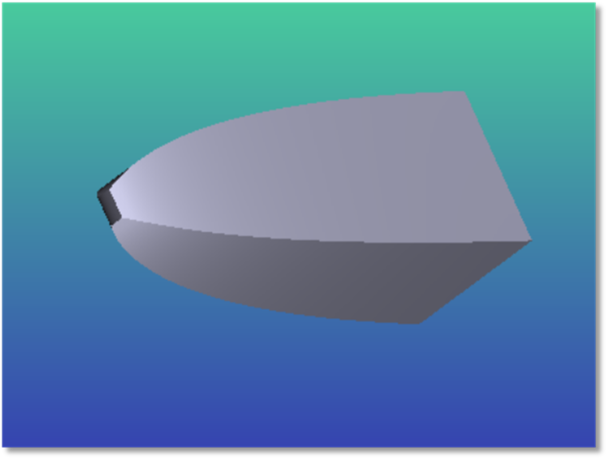

CPC - 矩形

このオブジェクトは、CPC と似ていますが (「複合放物面集光器 (CPC)」を参照)、放射対称ではなく、矩形です。この CPC を定義する詳細な式については、このオブジェクトの説明を参照してください。

CPC - 矩形は、次のパラメータで定義されます。

パラメータ番号	説明	フェイス名	フェイス番号
1	z = 0 における x 方向の半アパチャー。	サイド フェイス	0
2	度数での x 方向の最大受光角。	サイド フェイス	0
3	z = 0 における y 方向の半アパチャー。	サイド フェイス	0
4	度数での y 方向の最大受光角。	サイド フェイス	0
5	ローカル座標の Z 軸に沿った長さ。	サイド フェイス	0
6	[体積?] (Is Volume?) フラグ。	サイド フェイス	0
7	体積の屈折率。	サイド フェイス	0

受光角は 0.0 ～ 89.0° (両端の値を含む) にする必要があります。

フェイス番号 : 前のフェイスはフェイス 1、後ろのフェイスはフェイス 2、外側のフェイスはフェイス 0 になります。
