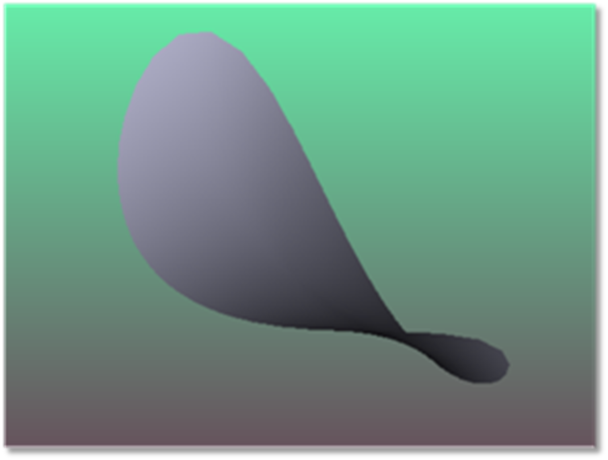

バイコーニック面
バイコーニック面はトロイダル面と似ていますが、コーニック定数と基円半径が、X 方向と Y 方向で異なる場合があります。バイコーニック面では、Rx、Ry、Kx、Ky を直接指定できます。バイコーニックのサグは、以下の式で求められます。
ここで、次の式が成立します。
および
バイコーニック面は、次の 13 個のパラメータで定義されます。
| パラメータ番号 | 説明 | フェイス名 | フェイス番号 |
| 1 | XZ 平面での曲率の基円半径。この値がゼロの場合、XZ 曲率はゼロであると想定されます。 | すべてのフェイス | 0 |
| 2 | YZ 平面での曲率の基円半径。この値がゼロの場合、YZ 曲率はゼロであると想定されます。 | すべてのフェイス | 0 |
| 3 | X 方向のコーニック。 | すべてのフェイス | 0 |
| 4 | Y 方向のコーニック。 | すべてのフェイス | 0 |
| 5 ～ 6 | レンズ ユニットで表した X 方向と Y 方向の最大アパチャー。 | すべてのフェイス | 0 |
| 7 ～ 8 | レンズ ユニットで表した X 方向と Y 方向の最小アパチャー。[矩形ですか?] (Is Rectangle?) パラメータがゼロの場合、これらのパラメータは無視されます。 | すべてのフェイス | 0 |
| 9 ～ 10 | 使用されません。 | すべてのフェイス | 0 |
| 11 | [矩形ですか?] (Is Rectangle?) フラグ。ゼロの場合、生成される面の形状の境界は楕円になります。ゼロ以外の場合、面の境界は矩形になります。 | すべてのフェイス | 0 |
| 12 | [上部が過半球？] (Is Top Hyper?) フラグ。ゼロの場合、Y 方向の最大アパチャーは、面の過半球以外の部分にあります。ゼロ以外の場合、面の Y 方向の最大アパチャーは、過半球になります。[矩形ですか?] (Is Rectangle?) パラメータがゼロの場合、Y 方向のコーニックが -1.0 以下の場合、Y 方向の最大アパチャーがゼロ未満の場合、または XY 基円半径がゼロ以外の場合、このパラメータは無視されます。 | すべてのフェイス | 0 |
| 13 | [下部が過半球？] (Is Bot Hyper?) フラグ。ゼロの場合、Y 方向の最小アパチャーは、面の過半球以外の部分にあります。ゼロ以外の場合、面の Y 方向の最小アパチャーは、過半球になります。面が楕円である場合、Y 方向のコーニックが -1.0 以下の場合、Y 方向の最小アパチャーがゼロよりも大きい場合、または XZ 基円半径がゼロ以外の場合、このパラメータは無視されます。 | すべてのフェイス | 0 |
