点焊工具

Spot Weld（点焊）工具可在两个面上创建代表焊点的点。每个点焊由两个点组成：要焊接在一起的每个面上有一个。每个点必须位于一个面或一条边上。导出到 Ansys 时，每个点必须位于不同实体或曲面零件上。

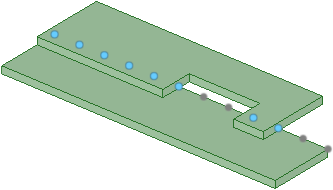

点焊点位于另一主体上时，该点组并不包括在相同主体中有匹配对象的点，如下图所示。点组中有匹配对象的焊点显示为蓝色，否则显示为灰色。

随着导向边或基准面的更改，点焊也会相应更新。

• 如果导向边消失，则沿其创建的点会被移除。

• 如果一个配对面移出搜索范围，则与该配对面配合的焊点对也会随之消失。

• 如果配对面移搜索入范围，则点对会重新出现。

• 如果在基准面上的所有点中找不到点对，结构树中的点焊将以错误图标标记，表明其不再有效。

设计窗口中将显示点焊点阵列的尺寸。这些尺寸与其他阵列尺寸相同。
