止裂槽工具

Relief（止裂槽）工具可识别凹角处的厚度边。找到的边随后会加上圆柱形开口，用于在角的位置添加止裂槽。

包括同一主体中的多对厚度面。

如下图所示。

凹角处的内部厚度边。

默认情况下，该工具可识别零件内部的边。借助工具选项也可查找外部的边。如下图所示。

凹角处的外部厚度边。

工具会筛选出与零件厚度并非完全一致的边。如上图中零件左侧的小凹处所示。

放置在边上的止裂槽的大小和位置可通过以下选项来控制。

• 剪切半径：控制止裂槽的大小。
• 间隙：通过指定止裂槽边与原始边的距离来控制止裂槽的位置。

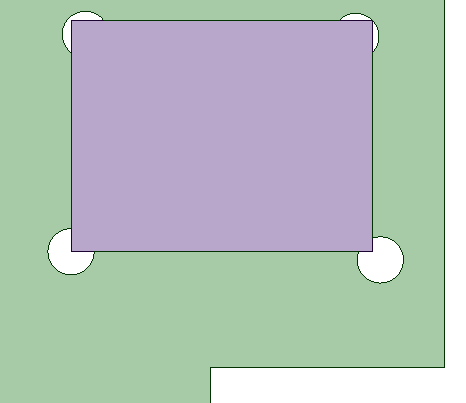

下图所示为插入切口的实体块。块的四个角代表原始边的位置。

从左上角开始，沿顺时针方向，四个角的设置依次为：

1. 半径 = 1 mm / 间隙 = 默认
2. 半径 = 1 mm / 间隙 = 0 mm
3. 半径 = 1 mm / 间隙 = 1.5 mm
4. 半径 = 1 mm / 间隙 = 1 mm
