中间面工具
Midsurface（中间面）工具可在两个偏移面中间创建一个曲面。中间面将自动延伸或修剪至相邻面，且原始面之间的距离将作为厚度属性保存。可使用这些中间面进行有限元分析。

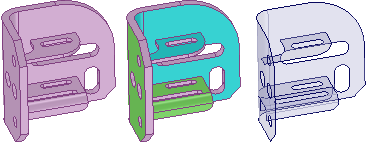

用高亮显示颜色显示选定的面对，如下图所示。中间面将从蓝色面偏移。绿色用于表示蓝色面的配对面。未选定面及无偏移面显示为原始颜色。
原始模型面偏移的厚度将作为 Properties（属性）面板 Midsurface（中间面）部分中的 Thickness（厚度）属性保存。此为面属性，故必须在 Design（设计）窗口而非结构树中选择面（即使其为单个面）。可更改此属性，且通过 SpaceClaim 插件传送至 Ansys 后，该属性即包含于 Ansys 数据中。
Midsurface（中间面）工具可检查并移除中间面中的小面，这些面在边相当于零件厚度的一半时创建。
若 Midsurface（中间面）工具发现由于双侧均不可偏移而造成的缺失面，将发出一条错误信息，并在错误框中列出缺失面。若工具无法创建中间面零件，问题面或边将高亮显示。
- 中间面继承其父元件的材料属性，但可对中间面对象的材料属性进行更改。
- 在结构树中，所显示的中间面带有一个默认名称，其中包含所分配的厚度。对曲面重命名时，会在新名称后面加上厚度。
- 可以更改中间曲面厚度，在 "Design" （设计）窗口中选择中间面并在 Properties（属性） 面板中更改 Thickness（厚度）属性 。
- 我们可以通过将 Thickness（厚度）设为 0 来移除中间面关联。
- 右键单击树中的中间面，可以通过选择源主体。
