Инструмент Turn Profile (Профиль обточки)

Инструмент Turn Profile (Профиль обточки) создает кривые, следующие по пути движения резца во время выполнения обточки. Обточка - это станочная операция, в процессе которой деталь вращается, а резец движется линейно.

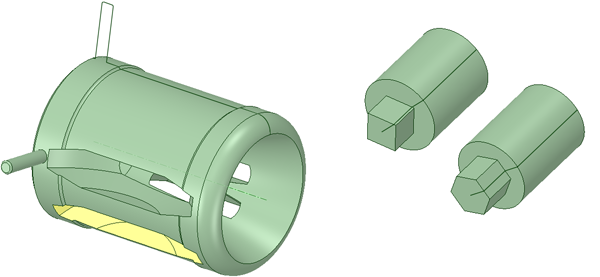

Инструмент Turn Profile (Профиль обточки) подходит для работы с деталями, имеющими форму:

• Цилиндра
• Конуса
• Сферы
• Тора

Тела могут иметь нецилиндрические поверхности, выступы, впадины и вырезы.

Образованные кривые, обозначающие путь режущего инструмента, будут вращаться во время обрезки с целью изготовления детали. Для создания нецилиндрических поверхностей, выступов и впадин после обрезки должен оставаться материал, который можно удалить с помощью дополнительных станочных операций.

Созданные кривые обозначают путь токарного инструмента.
